TR200粗糙度儀
一、儀器特點:
在外觀上實現時尚感與工業感的結合
采用ARM進行控制和數據處理，速度快，功耗低、大量程，多參數

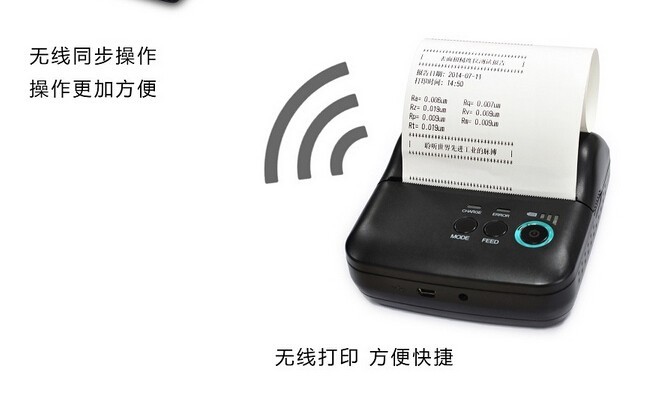

可選的藍牙打印功能

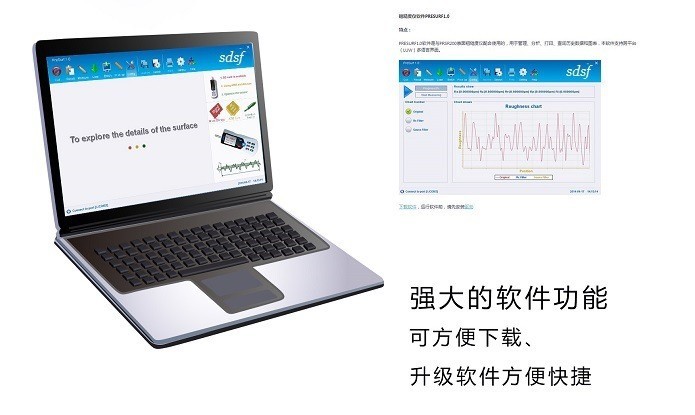

可選的上位機軟件，具有數據庫功能
二、主要技術參數

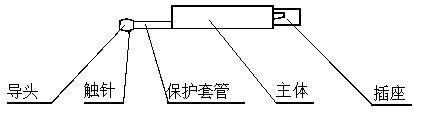

傳感器
傳感器性能指標
名稱 | 參數描述 |
檢測原理 | 電感式 |
測量范圍 | 160um |
針尖半徑 | 5um |
針尖材料 | 金剛石 |
觸針測力 | 4Mn(0.4gf) |
觸針角度 | 90° |
導頭縱向半徑 | 45mm |
主機
名稱 | 參數描述 |
*大驅動行程 | 17.5mm/0.7inch |
示值誤差 | 不大于±10% |
示值重復性 | 不大于6% |
測量輪廓 | 粗糙度 |
參數 | Ra(0.005um~16um),Rz(0.02um~160um) Rq,Rt,Rp,Rv,R3z,R3y,RzJIS,Rsk,Rku,Rsm,Rmr |
濾波器 | RC,PC-RC,Gauss,D-P |
取樣長度I | 0.25mm,0.8mm,2.5mm |
評定長度L | （1-5）L |
數據存儲能力 | 2M+2G原始數據 |
外部輸入/輸出接口 | USB2.0 |
電源 | 內置鋰離子充電電池，支持USB充電 |
外形尺寸 | 140mm*55mm*47mm |
整機重量 | 400g |
主要功能參數
大量程，多參數
Ra,Rz,Rq,Rt,Rp,Rv,R3z,RzJIS,Rsk,Rku,Rsm,Rmr;
128*64FSTN點陣顯示器，數字/圖形顯示；高亮無視角；
顯示信息豐富、直觀、可顯示全部參數及圖形；
兼容ISO、DIN、ANSI、JIS、多個國家標準；
內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；
有剩余電量指示圖標，提示用戶及時充電；
可顯示充電過程指示，操作者可隨時了解充電程度；
連續工作時間大于10小時；
大容量數據存儲，可存儲100組原始數據及波形；
實時時鐘設置及顯示，方便數據記錄及存儲；
具有自動休眠、自動關機等節電功能；
防電機走死電路及軟件設計；
顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息；
經過工業設計，外殼堅固、小巧靈便；

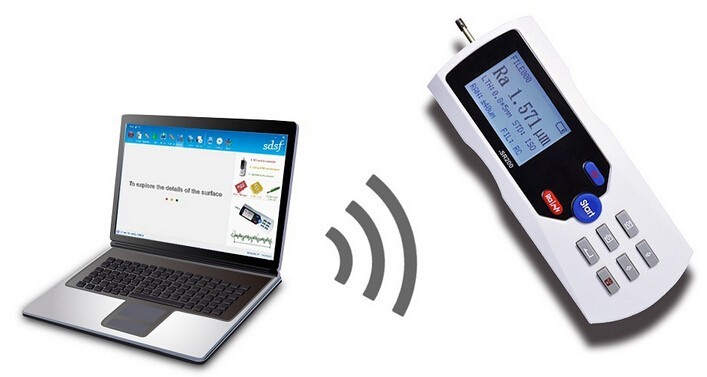

可連接電腦和打印機；
三、標準配置
主機，標準傳感器TS100, 校準板，標準樣塊，充電器，手提箱，使用說明書
合格證，保修卡。
四、其它可選附件：
傳感器主要技術參數
TS100標準傳感器;(可測量平面、圓軸；測量孔內表面時，孔直徑大于5mm，最深22mm，直徑大于10mm時，*深66mm) ；
TS110曲面?zhèn)鞲衅?(可測量曲率半徑大于3mm的凸凹面工件的表面，配合TA620平臺使用) ；
TS120小孔傳感器;(可測量平面、圓軸；測量孔內表面時，孔直徑大于2mm，*深9mm,直徑大于10mm時，*深66mm) ；
TS131深槽傳感器 ;(可測量平面、圓軸；可測量槽寬大于3mm，槽深小于10mm，或高度小于10mm的臺階的表面粗糙度) ；
TS130溝槽傳感器;(可測量平面、圓軸；可測量槽寬大于2mm，槽深小于3mm，或高度小于3mm的臺階的表面粗糙度) ；
TA620測量平臺 TA610測量平臺 TA630微調平臺 TA631微調平臺
TA220s打印機 TA210打印機 磁性表座連接軸 PC軟件（DataViewforAT200）
延長桿 側向轉接桿 連接體部件
TA620 測量平臺
一、圖解
二、彩圖
三、技術參數
1．升降高度： 300 ± 1 mm ;
2．回程誤差：不大于手輪的1/6 圈；
3．測量平臺的平面度：00 級；
4. 測量平臺尺寸：400 mm×250 mm×70 mm。
