粗糙度儀可選附件-測量平臺

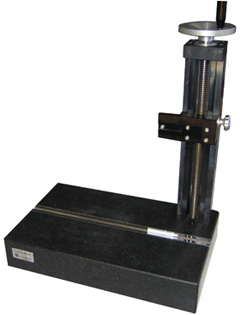

1.TA610測量平臺

·齒條升降，立柱可以隨意轉動，用來測量不容易放置的工件，可提高測量精度。

·花崗巖平臺工作面精度：00級（平面公差值3μm）

·花崗巖平臺大小尺寸：400mm×250mm×70mm

·垂直升降高度：270mm

·垂直升降微調量：20mm

2.TA620測量平臺

·絲桿升降，平臺上設置V型槽，用來測量形狀較小的工件，可提高測量精度。

·花崗巖平臺工作面精度：00級（平面公差值3μm）

·花崗巖平臺大小尺寸：400mm×250mm×70mm

·垂直升降高度：300±1mm

·升降回程誤差：≤手輪旋轉1/6圈

3.TA630微調平臺

4.TA650測量平臺（TR300專用）

·垂直方向上的升降高度：300±1mm （微調由儀器上的可調支架完成）

·垂直方向上的旋轉角度：±45°

·回程誤差：不大于手輪的1／6圈

·平臺的平面度：00級

·平臺尺寸：600 X 420 X 80 mm

·總高度：695 mm

·X—Y平面轉角，俯仰角。

·調整范圍：X向 ±12.5mm  Y向：±12.5mm

·旋轉角度：粗調 360 微調±5 俯仰角度 0～5

5.TA631微調平臺：

·X—Y平面轉角。

·調整范圍：X向 ±12.5mm  Y向：±12.5mm

·旋轉角度：粗調 360  微調±5
