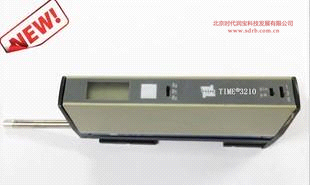

TIME 3210表面粗糙度儀

概述：
TIME?3210表面粗糙度儀是一種手持式儀器，該產品小巧、實用、性能穩定。操作簡單是其一大特色，傳感器可在相互垂直的四個方向上測量是其另一特色。
該產品符合下列標準：
JJF 1105-2003 《觸針式表面粗糙度測量儀校準規范》
GB/T 3505-2009《產品幾何技術規范（GPS）表面結構 輪廓法 術語、定義及表面結構參數》

基本功能：
a) 具有公制和英制顯示方式
b) 具有電池容量“低”圖標
c) 具有低于或超出測量范圍指示
d) 具有非正常位置測量值提示功能
e) 具有故障提示功能
f) 具有在四個方向測量的功能
g) 具有校準調整功能
h) 具有數據傳輸功能

傳感器位置的選擇：
儀器的使用可以很靈活，既可以手持測量，又可以以各種姿態放置在測量表面上，水平、豎直、甚至于儀器底部朝上。
a ) 傳感器“回收”位置
可以測量平面，直徑6.35mm以下的表面（沿母線方向），但長度要足夠，以便能夠跨在儀器底部前、后的V形槽上。
b ) 傳感器在90°、180°或270°位置。
儀器和被測工件之間的相對位置調整合適，被測表面與儀器底座大致處于同一平面（二者之差在±2.5mm內）；
傳感器插座與儀器底座應保持平行（此時傳感器與測量表面有角度）。

c ) 隨機標準樣板應精心保護，以免劃傷后造成校準儀器不準。

特點:

●設計新穎，結構緊湊，經濟耐用。

●可用于檢測不同形狀表面的粗糙度，包括：平面、外圓、內孔、凹槽及其他較難測量的表面。

●既可在車間現場使用，也適用于計量室和實驗室。

●傳感器可在內置或轉出至90 °、180 °及270 °進行測量，可輕松滿足不同狀況下的檢測要求。

●儀器可在垂直甚至倒置的狀態下進行操作。

●參數：

Ra: 輪廓算術平均值

Ry /Rmax: 輪廓最大峰谷值

Rz: 5個最大峰谷值的平均值

●符合ISO, DIN,ANSI,JIS 標準.

●頂置液晶數字顯示，讀數方便.

●測量結果公/英制可選擇.

●可配置標準RS-232輸出端口，將測量結果輸出至微型打印機或電腦.

主要技術參數:

標準配置：

驅動運算顯示器（主機）        標準傳感器

標準樣板              螺絲刀           說明書

手提箱                        堿性9V電池

選配件：

傳感器 –用于不同工件表面的粗糙度的測量

1．標準傳感器（SFP-2001 or SFP-2002）

大多數的表面粗糙度測量使用SFP-2001型，國際標準的圓錐形金剛石觸針，R= .0004"/10μm ；SFP-2002 型，R= .0002"/5μm 。用于檢測平面、外圓，直徑不小于80 的內孔，以及曲軸等。

2．內孔（小孔）傳感器-----測量內孔表面的粗糙度，

最小內孔孔徑6mm，最深長度15.0mm，孔徑大于10mm時，最深長度55mm。

3．凹槽傳感器------測量凹槽或盲孔底部的粗糙度，最大深度為8mm。

小立柱工作臺

---配套使用小立柱，可使測量更方便、更穩定，尤其適用于檢測內孔、凹槽等較難測量的表面。

---花崗巖平板，300mm可升降立柱，可90o旋轉的儀器安裝板，可方便、可靠地檢測外圓、內孔、凹槽及傾斜面等復雜形狀表面的粗糙度。亦可配置十字，傾斜工作塊，方便小型零件的放置和檢測。

數據輸出

      儀器可選配RS232接口，將測量結果輸出

至專用打印機或通過電腦的超級終端接收并保存。
