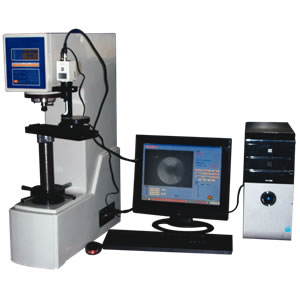

THBC-3000DA圖像處理布氏硬度計
一、THBC-3000DA圖像處理布氏硬度計產品描述：
電腦顯示布氏硬度計是采用精密機械和光、電、計算機專用軟件相結合的新型硬度測試儀。它可用于測試布氏硬度，通過CCD把測量的壓痕直徑輸入到電腦顯示器，通過鼠標點擊直接測量出布氏硬度值。
該款硬度計外形設計上美觀大方，免去人工用顯微鏡測量壓痕直徑，直接用電腦測量軟件操作，使測量過程方便快捷，減輕人眼疲勞，THBC-3000DA圖像處理布氏硬度計電腦軟件不斷可以修正硬度值，測量比普通布氏硬度計精確。布氏硬度測量中常見的讀數誤差：
在實際測量中，經常遇到不同的測量人員讀取的壓痕直徑誤差較大。
主要的原因有：
對壓痕邊緣特征點的認定有誤差
肉眼分辨和讀數的誤差：
工件表面質量差造成讀數的誤差
時代公司為您提供成功的解決方案：
THBC-3000DA布氏計算機測試系統，通過最新的數字成像技術及圖像識別技術，對布氏壓痕進行自動分析及精確測量，消除人工讀數的疲勞及讀數誤差。整個測量過程可以在一秒中之內完成。
THBC-3000DA布氏計算機測試系統，在壓痕圖像上，自動尋找最符合壓痕特點的像素，高速分析，自動讀數。最多時，系統會對同一壓痕測量800個直徑，以保證高精度及高重復性。
THBC-3000DA布氏計算機測試系統，突破傳統壓痕讀取技術只能對表面光潔圖像進行測量的局限性，使系統可以在工業車間環境及工件上正常使用。對標準塊壓痕、有陰影壓痕、背景模糊壓痕、橢圓壓痕均自動測量。
THBC-3000DA圖像處理布氏硬度計主要用于鑄鐵、鋼材、有色金屬等材料的硬度測定，此外還可以用于硬質的塑料、電木等某些非金屬材料硬度的測定。適用于工廠、車間、試驗室、大專院校和科研機構。
THBC-3000DA圖像處理布氏硬度計軟件界面介紹
該界面主要由二部分組成，左部為圖形顯示區及圖形調整區。該部分顯示所攝取的壓痕，可調整顯示區顯示圖形的亮度、對比度、色度、飽和度的參數。右上部為運行參數、對應的球直徑與試驗力關系的選擇。右上部操作按鈕分別為：進行分析/新采樣、數據顯示、刪除、繼續采樣/停止采樣、打印圖形、系統參數、讀取圖形、保存圖形、試驗參數、放大、退出。
1、進行分析/新采樣：此按鈕用于采樣和分析之間進行切換。
2、數據顯示：用于顯示采集處理后的數據。
3、刪除：圖象分析后，如數據有誤或不需要該數據，可按此按鈕進行清除。
4、繼續采樣/停止采樣：同上一個按鈕相似。該按鈕也是用于采集圖像和分析之間進行
切換的。所不同的在于此按鈕進行分析的數據自動成為一個數組系列。
5、打印圖形：將目前正在顯示區顯示的圖形送至打印機打印出來。
6、系統參數：可對試樣時的各項參數進行修改，如放大倍數，以及各種調整參數，該部
分參數的調整會影響到整個系統的精度。故一般情況下不要輕易改變。
7、讀取圖形：可將原來保存的圖形讀出，以便觀看或重新進行分析。
8、保存圖形：可將目前正在顯示區顯示的圖形保存起來，以便將來觀看和分析。
9、試驗參數：可將試驗時的各種參數進行修改，如壓頭試驗力等參數。
10、放大：可將圖形顯示的部分區域進行放大1倍，便于查看有關圖像的調節。
11、退出：退出本系統。
二、THBC-3000DA圖像處理布氏硬度計技術特點：
1． 光學系統：兩組光學鏡頭，分別適用于不同直徑的壓痕測量。
2． 數字成像：130萬工業級數字?jǐn)z像頭，最高分辨率1280X1024。
3． 照明電源：220V交流電源或充電電池。
4． 測量范圍：可測量壓痕范圍在1.2mm到6mm。
5． 測量速度：一般情況下，自動測量時間度小于1秒。
6． 測量方式：自動測量、對角測量、三點測量、四邊測量任選。
7． 自動測量：國際先進的技術，自動讀數壓痕，精度及重復性均達到國際標準。
8． 測量快速：壓痕的自動讀數時間，小于1秒。
9． 適用性廣：可以對標準塊及壓痕進行進行自動測量，適用性廣泛。
10． 攜帶方便：便攜式的專用箱，可以方便地攜帶到工業車間等處。
11． 專業設計：專業設計的光學系統，成像清晰，保證讀數精度。
12． 功能強大：具有單次測量、批量測量模式，自動計算最大、最小、平均值及均方差。
13． 遵循標準：系統開發遵循國際標準ISO6506及GB231.1-3。
14． 自主研發：完全知識產權，可根據客戶要求，定制專用軟件及系統。
15． 測量精度：對標準塊壓痕，自動測量誤差小于±1%，符合國際標準ISO6506要求。
16． 重復精度：對同一壓痕，多次測量，重復誤差小于±1%，符合國際標準。
17． 可提供中英文操作平臺。
三、THBC-3000DA圖像處理布氏硬度計技術參數：
|
硬度值測量范圍
|
(8-650)HBW
|
|
試驗力
|
62.5kgf， 500kgf， 100kgf，750kgf， 125kgf，1000kgf，187.5kgf，1500kgf， 250kgf， 3000kgf
|
|
加卸載
|
閉環程序控制（加載/保持/卸載）自動
|
|
顯示
|
試驗力、保持時間
|
|
測試高度
|
240mm
|
|
測試寬度
|
130mm
|
|
機器尺寸
|
760×530×185mm
|
|
重量
|
120kg
|
|
電源
|
AC220V，50Hz
|
四、THBC-3000DA圖像處理布氏硬度計標準配置：
硬度計主機：一臺 / 聯想品牌筆記本電腦：一臺 / 布氏壓痕數字成像頭：一套 /軟件光盤：1張 / 軟件加密鎖：1只 / 攝像頭連接線：一根 / 成像系統光源：1只 / 附件箱：一只 / Φ2.5、Φ5、Φ10mm球壓頭：各一只 / 大、小平面試臺，V型試臺：各一只 / 標準硬度塊HBW/10/3000：一塊 / 標準硬度塊HBW/5/750：一塊 / 模擬讀數顯微鏡：一只
