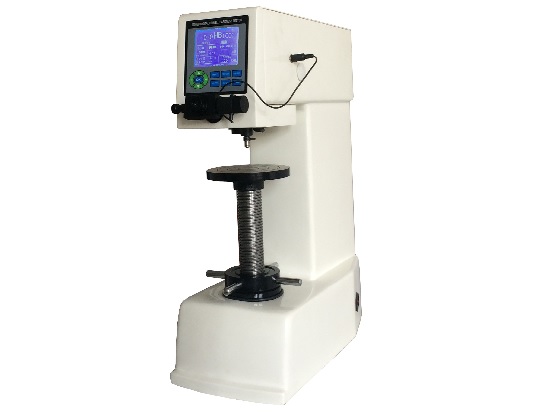

THRB-3000MDX自動布氏硬度計系統
THRB-3000MDX自動布氏硬度計系統產品介紹:
1. THRB-3000MDX是新一代布式硬度測試系統，測試方便，測試過程自動完成，自動布氏硬度計系統是由THRB-3000MDX 自動轉塔數顯布氏硬度計和THRS-MA 布氏硬度自動測量和控制系統集成而成。
2. 采用雙光路系統，內置攝像頭，可同時連接測微目鏡和攝像頭，壓痕既可用目鏡測量，也可連接計算機，進行自動測量。
3. 采用電子電動加載，高精度傳感器，擁有獨特的閉環控制系統，每檔力均自動補償。
4. 自動轉塔臺，測試時壓頭與物鏡自動相互切換，測試點自動定位，自動加載，自動卸載。
5. 光學設計：保證布氏壓痕圖像清晰、邊界分明。
6. 大的軟件功能：單件測量、批量測量、硬度換算表、不合格值提醒。
7. 針對標準試樣軟件可進行自動測量。
8. 可按照標準硬度塊或長度標尺進行標定。
9. 試驗力可通過標準測力計進行修正。
THRB-3000MDX自動布氏硬度計系統技術參數：
型號 | THRB-3000MDX |
硬度計主機參數 |
布氏硬度標尺 | HBW2.5/62.5 HBW2.5/187.5 HBW5/62.5 HBW5/125 HBW5/250 HBW5/750 HBW10/100 HBW10/250 HBW10/500 HBW10/1000 HBW10/1500 HBW10/3000 |
試驗力（Kgf） | 62.5kgf(612.9N) 100kgf(980.7N) 125kgf(1226N) 187.5kgf(1839N) 250kgf(2452N) 500kgf(4903N) 750kgf(7355N) 1000kgf(9807N) 1500kgf(14710N) 3000kgf(29420N) |
符合標準 | BSEN 6506, ISO 6506, ASTM E10, GB/T231 |
試驗力精度 | 62.5～250kgf≤1% 500～3000kgf≤0.5% |
測量裝置分辨率 | 0.5% |
測量精度 | ±0.5% |
保載時間 | 1～99S |
數據輸出 | LCD顯示 |
數據存儲 | 測量值以EXCEL格式保存在Ｕ盤中 |
允許試件高度 | 220mm |
壓頭到機壁距離 | 155mm |
尺寸 | 550×210×780mm |
重量 | 110kg |
電源 | AC220+5%,50～60Hz |
軟件技術參數 |
布氏硬度標尺 | HBW2.5/62.5 HBW2.5/187.5 HBW5/62.5 HBW5/125 HBW5/250 HBW5/750 HBW10/100 HBW10/250 HBW10/500 HBW10/1000 HBW10/1500 HBW10/3000 |
符合標準 | BSEN 6506, ISO 6506, ASTM E10, GB/T231 |
測量范圍 | 15.9-650HBW（ASTM E10推薦的有效硬度值） |
測量裝置分辨率 | 0.5% |
測量精度 | ±0.5% |
數字成像 | 130萬工業級數字攝像頭 |
測量方式 | 手動測量、自動測量（針對標準試樣） |
標定方式 | 標準硬度塊/長度標尺 |
支持語言 | 中文/英文（可選） |
電源 | USB供電 |
THRB-3000MDX自動布氏硬度計系統操作界面
主界面 可測量布氏標尺，共12 種
硬度值標定 力值標定
THRB-3000MDX自動布氏硬度計系統軟件主界面：
THRB-3000MDX自動布氏硬度計系統標準附件：
名稱 | 數量 | 名稱 | 數量 |
數顯測試目鏡 | 1只 | 大、中、V型試臺 | 各1個 |
硬質合金球壓頭（直徑2.5、5、10mm） | 3支 | 標準硬度塊（HBW10/3000, HBW10/1000,HBW2.5/187.5） | 3塊 |
臺式電腦 | 1臺 | 攝像頭 | 1個 |
數據連接線 | 1根 | 觸屏筆 | 1個 |
U盤 | 1個 | 加密狗 | 1個 |
電源線 | 1根 | 保險絲2A | 2只 |
產品合格證、保修卡 | 1份 | 說明書 | 1份 |
