產品概述：

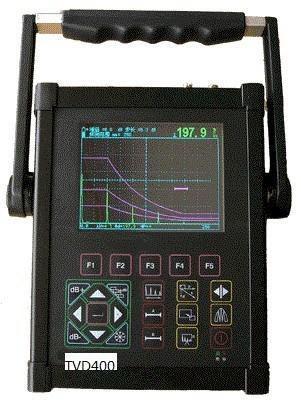

TVD400瓷柱絕緣子數字化超聲波探傷儀通過配置專業瓷柱探傷探頭和波形分析軟件，可對任何瓷柱進行探傷。其頻率范圍可達20MHZ，最大檢測深度為10米。具有經濟、耐用、精度高和抗干擾能力強的特點。特別適用于變電站電磁干擾的環境下測量，鋰電池使用時間長達7小時，完全滿足現場長時間測試的需求，是瓷柱探傷理想、經濟的超聲波探傷儀。同時，該機還使用了DAC曲線進行瓷柱探傷時的回波評價，通過DAC曲線可迅速對絕緣子的優劣做出判定。能有效的檢測出支柱瓷絕緣子法蘭口內肉眼看不到的裂紋、夾 層、夾渣、氣孔等 ; 并能對裂紋測長、測深等
瓷柱絕緣子探傷儀的特點：
1. 根據支柱瓷絕緣子自身的特點和探傷要求 , 增設專門的探傷軟件, 增強發射強度, 提高了探傷的準確率 , 更適合支柱瓷絕緣子探傷。
2、針對各種類型支柱瓷絕緣子和支柱資絕緣子斷裂 95%以上在法蘭口內 3cm 到第一瓷沿之間 , 設計了支柱瓷絕緣子探傷的高精度專用探頭:12個爬波探頭、12 個高強瓷探頭供用戶選擇；該專用探傷探頭耐磨損，精度高，防電場干擾。
自動化功能
●自動校準：自動測試“探頭零點”、“K值”、“前沿”及“材料聲速”；
●自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）；
●自由切換三種標尺（深度d、水平p、距離s），滿足不同的探傷標準要求和探傷工程師的標尺使用習慣；
●自動增益：自動將波形調至屏高的80%，大大提高了探傷效率；
●自動錄制探傷過程并可以進行動態回放；
●自動φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值；
●自動DAC、AVG曲線自動生成并可以分段制作，取樣點不受限制，并可進行修正與補償，滿足任意探傷標準；
●自動分析并顯示回撥參數
放大接收
●硬件實時采樣：150MHz，波形高度保真
●閘門信號：單閘門、雙閘門，峰值或邊緣讀數
●增益調節：手動調節110dB（0.2dB、0.5dB、1dB、2dB、6dB、12dB步進）或自動調節至屏高的80%
探傷功能
●曲線包絡和波峰記憶：實時檢索并記錄缺陷最高波
●φ值計算：直探頭鍛件探傷找準缺陷最高波自動換算
●動態錄制：實時動態錄制波形，并可存儲、回放
●缺陷定位：實時顯示水平值L、深度值H、聲程值S
●缺陷定量：實時顯示SL、EL、GL、RL定量值
●實時顯示孔狀缺陷Φ值
●缺陷定性：通過波形，人工經驗判斷
●曲面修正：曲面工件探傷，修正曲率換算
●B型掃描：實時掃查，描述缺陷橫切面
聲光報警
●閘門報警：進波報警、失波報警
●DAC報警：自由設置SL、EL、GL、RL報警
數據存儲
●10個探傷通道，存儲預先調校好各類探頭與儀器的組合參數，自由輸入任意行業探傷標準，方便存儲、調用、與計算機通訊
●內存300幅探傷波形及數據，實現存儲、調出、打印、與計算機通訊傳輸。
●內存30000個厚度值
時鐘記錄
實時探傷日期、時間的跟蹤記錄，并存儲
控制接口
高速USB、RS232兩種接口與計算機通訊
屏幕保護
待機時可關閉屏幕或顯示字幕，省電并延長使用壽命
技術參數：
|
掃描范圍：
|
0～10000mm鋼縱波
|
|
工作頻率：
|
0.4MHz～20MHz
|
|
垂直線性誤差
|
≤3%
|
|
水平線性誤差
|
≤0.1%
|
|
靈敏度余量
|
＞62dB（深200mmΦ2平底孔）
|
|
分辨力
|
＞40dB（5N14）
|
|
動態范圍
|
≥32dB
|
|
噪聲電平：
|
＜8%
|
|
硬采樣頻率
|
150MHz
|
|
重復發射頻率
|
100~1000HZ
|
|
聲速范圍
|
100～20000（m/s）
|
|
工作方式
|
單晶探傷、雙晶探傷、穿透探傷
|
|
數字抑制
|
（0～80）%，不影響線性與增益
|
|
工作時間
|
連續工作7小時以上（鋰電池）
|
|
環境溫度
|
（-20～70）℃（參考值）
|
|
相對濕度
|
（20～95）% RH
|
|
外型尺寸
|
240×180×50（mm）
|
