產品概述：
TVD600高亮彩屏超聲波探傷儀是數字式超聲探傷儀，具有多顏色的彩色高亮TFT顯示，通過LAN以太網接口可實現與計算機的實時通訊，大容量數據庫存儲，高速USB2.0接口和SD存儲卡將詳細的檢測數據輸出到計算機等，可滿足探傷應用需求。
適用范圍：
TVD600高亮彩屏超聲波探傷儀用于檢測各種材料內部的缺陷（鋼、不銹鋼、銅、鋁、硬質合金、鑄件、復合材料、和焊縫等等），可有效檢測出氣孔、裂紋、疏松、夾雜、未焊透等缺陷，功能全面實用，是數字超聲波探傷儀，應用在壓力容器制造、金屬鋼結構、船舶制造、機械制造、電力、化工、石油機械、汽車、冶金、高校等行業。
功能特點：
● 三十個獨立探傷通道，各通道探傷參數可存儲在SD卡上。
● 中文操作，并有操作提示。
● 現場探傷無需攜帶試塊，DAC曲線自動生成，也可根據實際工件（如焊縫、鍛件、鑄件、管材、板材等）生成自定義探傷工藝。
● 內置有大平底、平底孔鍛件探傷方法，AVG曲線自動生成，自動計算鍛件探傷靈敏度，可實時顯示缺陷孔徑Φ值。
● 手動、自動校驗探測功能兩種模式；可自動校準（始偏、K值），亦可測試材料聲速。
● 高亮彩色TFT液晶，屏幕顏色隨意調整，可以在強光或完全黑暗的環境中正常工作。
● 三角聲程測量數據和SL值（DAC）、缺陷孔徑Φ值（AVG）實時顯示，聲程數據可用毫米和微秒（聲波傳輸飛行時間）顯示。
● 屏幕凍結功能，隨時捕捉波形，包括峰值記憶和包絡波形。
● 報警功能包括進波門、DAC門、AVG門定位聲光報警，門位、門寬和門高可調節
● 擴展軟件功能：焊縫剖面缺陷定位顯示；RF 射頻模式下的回波-回波功能。
● SD卡內含電子檔說明書、探傷數據處理軟件、常用探傷標準、超聲波探傷常識。
● 體積小，重量輕，帶電池1.6Kg；
技術參數：
檢測范圍 | 0.1-8000mm(鋼 縱波) |
聲速范圍 | 1m/s～99999m/s（1mm步距調節，亦可直接輸入聲速值） |
工作頻率 | 120Mhz采樣，60Hz屏幕刷新率，工作頻率范圍0.1-40MHz |
動態范圍 | > 36dB |
垂直線性誤差 | < 3 % |
水平線性誤差 | < 0.1% |
靈敏度余量 | > 56dB (試塊深200mmФ2 平底孔) |
探傷功能 | Φ值計算：直探頭鍛件探傷找準缺陷高波后自動計算曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置，裂紋測高：利用端點衍射波自動測量、計算裂紋高度。 |
閘門報警 | 門位、門寬、門高任意可調；聲光報警，可接頭戴式耳機，用于環境噪聲大的場合，也可接駁外置報警裝置 |
顯示方式 | 高亮度、高分辨率彩色TFT液晶顯示屏 |
數據存儲 | 儀器內存有JB4730、GB11345、DL/T820、ASM/API/Other等標準，存儲器的容量擴充至10萬個波形數據/通道探傷參數 |
增益 | 120dB(0.1、2、6、步距調節，亦可直接輸入增益值) |
聲程*小范圍 | 0.1-7.5mm(鋼縱波) |
脈沖移位 | 0.0～3000mm |
探頭延時 | 0.00us～50.00us，分辨率0.01us |
掃描分辨率 | 0.1mm (0～100mm)；1mm (100～1000mm)；10mm (1000～8000mm) |
通訊接口 | 一個高速USB2.0接口、一個LAN以太網接口、一個SD卡插槽， |
外型尺寸 | 220X185X55 mm |
儀器重量 | 1.6Kg（帶電池） |
標準配置：
主機 | 一臺 |
探頭 | 直探頭（2.5P Φ20）一個；斜探頭（2.5P 13X13 K2）一個） |
存儲設備 | 讀卡器和SD卡各一個 |
探頭線 | C9-Q9一根 |
電源 | 進口高能鋰電池和充電器各一只 |
數據處理軟件 | 探傷數據處理軟件 |
文件資料 | 說明書、合格證、保修卡、裝箱單 |
儀器箱 | 專用鋁合金包裝箱一只 |
應用舉例：
1、焊縫探傷：

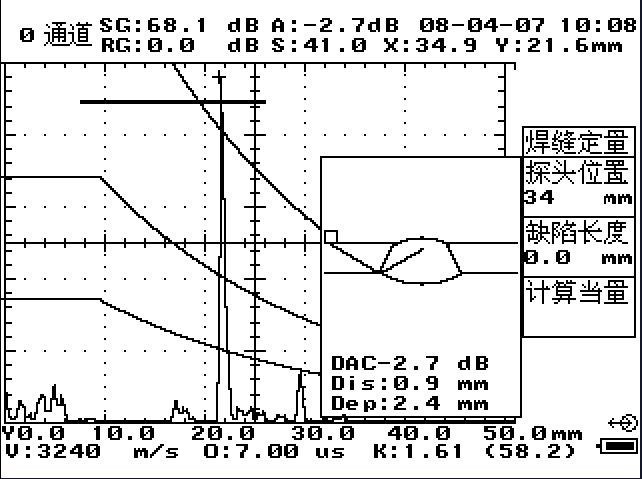

完善的DAC曲線和包絡波形比較功能令回波評價工作更輕松、更方便、更準確。（來自焊縫的缺陷回波與一組DAC曲線及焊縫剖面缺陷定位顯示）。
2、鍛件、鑄件探傷：
靈敏度余量大于56dB，更適合于大型鍛件和粗晶材料（鑄鋼件、球墨鑄鐵件等）的檢測。

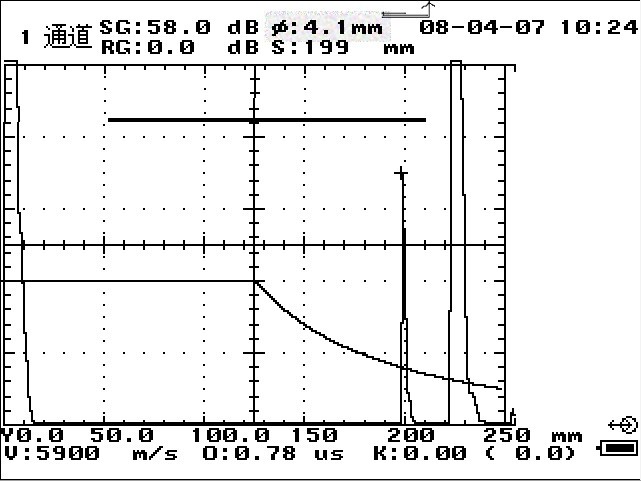

缺陷孔徑Φ值實時顯示
3、回波定性分析：

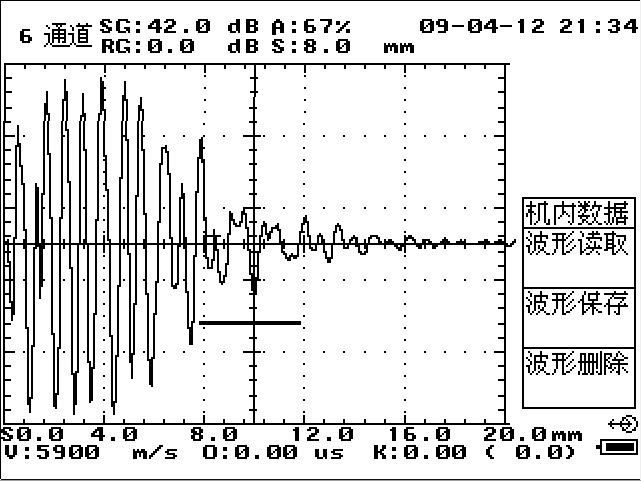

RF射頻回波顯示功能非常適用于需要對回波特性作進一步分析的場合。
