功能描述
|
|
|
顯示
|
場致發光或液晶顯示屏幕, 分辨率達320像素(寬)×240像素(縱)
|
|
顯示更新率 |
60Hz
|
|
增益 |
最高達110dB, 增益調節: 0.1dB或6dB可調
|
|
自動校正 |
連續的自動的對波幅補償,對溫度或使用時間，對接收器靈敏度的影響進行補償
|
|
探頭自動校正 |
自動校正探頭的零點及/或聲速
|
|
擬制 |
全屏的0%～80%, 1%增幅
|
|
單位 |
公制、英制或微秒
|
|
材料聲速范圍 |
635m/s～15240m/s
|
|
零位調節 |
0～350μsec
|
|
測量范圍 |
1～5000mm全屏，可擴寬到10000mm
|
|
深度顯示： |
可顯示單回波或回波到回波厚度讀數,或者在采用斜探頭探傷時
|
|
折射角度 |
預設0o, 30o, 45o, 60o和70o或從10o～85o 可調, 調節精度達0.1o
|
|
閘門起始值 |
整個顯示屏幕范圍內可調
|
|
閘門寬度 |
從閘門起始點到顯示屏幕的末端
|
|
顯示放大 |
放大閘門部門的波形到全屏范圍
|
|
峰值記憶 |
同時顯示動態60Hz刷新頻率的A掃描及峰值數值
|
|
峰值鎖定 |
鎖定峰值記憶的波形數據,與動態實時A掃描波形進行比較
|
|
屏幕顯示鎖定 |
鎖定實時A-掃描波形,閘門及厚度值在鎖定后可調
|
|
脈沖選擇 |
可微調尖波及方波
|
|
脈沖能量 |
低、中、高、最高四檔可調
|
|
阻尼 |
50、63、150或400歐姆可調
|
|
整流類型 |
全波、半波正負及非整流射頻波
|
|
模擬帶寬 |
25MHz, -3dB
|
|
濾波器 |
寬頻、窄頻或可調高通、低通濾波
|
|
探傷方式 |
回波到回波、雙發、穿透等方式
|
|
報警模式 |
可調正/負或最小深度模式
|
|
內存記憶： |
標準:100組波形或2000個厚度值,
可擴充到:500組波形或10000個厚度值
|
|
記錄標記： |
8位數字, 字母混合文件記錄名及3位擴展名及16位地址記錄編碼.
|
|
操作溫度 |
ELD / -20℃～50℃ LCD / 0℃～50℃
|
|
保存溫度 |
ELD / -20℃～50℃ (含電池) LCD / -20℃～50℃ (含電池)
ELD /
|
|
電池狀態 |
屏幕持續顯示, 低壓報警
|
|
探頭連接器 |
BNC或Lemo 1
|
|
電源需求 |
|
|
電壓 |
交流:100-120V或200-240V,50-60H
|
|
電池 |
|
|
電池壽命 |
可充電鎳錳電池, 12V, 4000mAH ?
|
|
標準附件 |

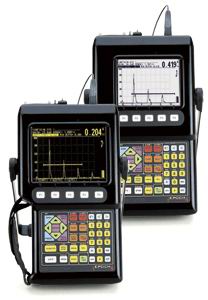

EPOCH 4B 數字式探傷儀
EP4-MCA 小型充電器
EP4-BAT 鎳金屬可充電電池
EP4-CAL-NIST NIST標驗證書
EP4-MAN 操作手冊
EP4-TC 包裝箱
EP4-PS 不銹鋼管架
EP4-HS 背帶 可選項目:
EP4-SC 運輸箱
EP4-PCC 手提箱
EP4-IP-KIT 界面程序
EP4-PSC 屏幕保護蓋
|
|
可選附件 |
EP4-DAC DAC曲線
EP4-TVG TVG曲線
EP4-CSC 曲率校正軟件
EP4-DGS/AVG DGS/AVG曲線
EP4-ER 擴展測量范圍
EP4-FG 浮動閘門
EP4-LPRF 30Hz PRF(低脈沖重復頻率)
EP4-HPRF 1kHz PRF(高脈沖重復頻率)
EP4-MEM 擴展測量范圍
EP4-PP 專用打印紙
EP4-PR 專用打印機
|
|
持有證書 |
CE
|
|
其它 |
鍵盤: 英語或國標圖形鍵盤
語言: 英、法、德、西、意可選
RS232通訊口: 串行口可與電腦或打印機相連傳輸速率為19.2K
高速并行口: 與外部設備高速聯系通訊
模擬輸出口: 可選厚度輸出電壓或振幅數據
VGA輸出: 視頻輸出口可與標準電腦顯示器相連
保修: 一年,不含電池
|
