EQUOSTAT是輕便而功能強大的便攜式洛氏硬度儀，它適用于所有金屬材料的硬度檢測。
EQUOSTAT采用類似洛氏 Rockwell 測量原理的技術方法來進行硬度檢測，通過所配的R5探頭施加固定的測試力。
根據測試工件的不同，EQUOSTAT分為鉗型、手動型和臺式壓床型。 |
|
應用：
- 小工件等零件小工件等零件
- 易刮損和拋光面構件
- 薄板及薄構件，
- 薄壁管件等構件（壁厚≤ 2mm）
- 焊縫熱影響區的硬度
|
特點：
- 快速、精確、重復性高
- 無需耦合劑耦合
- 可用于測試任何大小物件與角度
- 無需選擇材料曲線
|

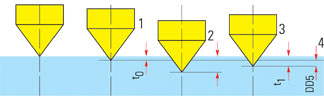

| EQUOSTAT測試原理 |
|
|
|
|
硬度值HRZ=200-（t1-t0）/0.8 resp=200-DD5/0.8
- 施加初始力之后的狀態
- 施加初始力和附加力之后的狀態
- 釋放附加力之后的狀態
- 深度差
|
| 數顯儀EQUOTIP 2 |
|
-硬度值HL(檢測值)
-最大值(Max)
-最小值(Min)
-差值范圍(R)
-標準差(S)
-平均值(HL)
-轉換值
-沖擊次數 |
|
|
| 顯示器自動識別連接的沖擊裝置，自動激活檢測功能。用戶可按照自己的需要設置顯示裝置。 |
|
內置轉換
EQUOTIP：可接所有EQUOTIP沖擊器，還可輸入用戶定義的轉換單位。
EQUOSTAT：洛氏Z(HRZ)-維氏(HV)-布氏(HB)-洛氏C(HBC)-洛氏C(HRB)-
微洛氏(HR15N)-抗張強度（N/mm2） |
|
EQUOSTAT與里氏硬度計的區別:
|
| |
| |
EQUOSTAT |
EQUOTIP |
| 原 理： |
洛氏原理 |
里氏原理 |
| 主 機： |
EQUOTIP 2 |
EQUOTIP 2 |
| 測試方向： |
無需修正 |
需修正 |
| 材料選擇: |
所有金屬材料 |
大部分金屬材料，需要選擇 |
| 材料厚度： |
0.2mm以上 |
25mm以上
25mm以下需穩定支撐 |
| 材料重量： |
無要求 |
5kg以上
5kg以下需耦合 |
| 精 度： |
只與壓痕深度有關 |
受材料成分、表面硬化層厚度焊接、磁性等因素影響 | |
|
|
|
|
|
|
可用于小構件及零件 |
....在各種支撐上測試不同形狀和部位 |
|
|
|
 |
|
用于曲面的測量 |
|
技術參數：
- 測量材料：金屬材料
- 測試范圍：20-195HRZ
- 測量精度：±1.5HRZ（±2.0HRC）
- 測量厚度：最大26mm
- 壓頭材料：金剛石
- 壓頭錐度：80°
- 數據存儲：6000組
- 電源：6節LR6 ，1.5V電池（20℃時約60小時）可連接9V，0.2A直流電
- 主機尺寸：180*175*80㎜
- 主機重量：800g
|
|
技術指標（EQUOSTAT R5探頭）
|
檢測范圍 |
洛氏（HRZ）
20-195
20-185
100-160
151-195
140-195 |
相當于其他硬度值
21-1003HV
20-69HB
27-107HRB
19-70HRC
58-94HR15N |
|
檢測精度 |
1.5HRZ / 2.0HRC |
|
總測試力 |
50N |
|
穿透深度 |
軟材料約80μm
軟材料約 15μm |
|
測試頭 |
人造寶石，角度80o |
|
測試 |
厚度：最小0.2mm以上
外徑：最小3mm螺栓
內徑：最小116mm管子
表面粗糙度：N6，RA=0.8μm
襯層厚度：最小0.1mm以上 |
|
數據存儲 |
6000組 |
|
電源： |
6節LR6 ，1.5V電池（20℃時約60小時）
可連接9V，0.2A直流電 |
|
主機尺寸 |
180*175*80㎜ |
|
主機重量 |
800g | |
 |
| |
|
標準配置：
| 鉗型標準配置 |
|
小工件及零件檢測，測量范圍0.2-26mm
EQUOTIP 2數顯儀
R5探頭及電纜
測試鉗：測量范圍0.2-26mm
Z0 支撐試件0.2-8mm
支撐套件：Z1:8-17mm Z2:17-26mm
Z3:O3-O8mm Z4:>O10mm
標準洛氏試塊：R1/HRC20 R2/HRC32,
R3/HRC56 R4/HRC65 可選 |
| 手動型標準配置 |
|
薄板測量
EQUOTIP 2數顯儀
R5探頭及電纜
R-H平面支撐
標準洛氏試塊
|
薄壁管件測量
EQUOTIP 2數顯儀
R5探頭及電纜
R-Z曲面支撐
根據曲率半徑可選
R-Z 18-70mm或R-Z 70-00mm | |
| 臺式壓床型 |
|
EQUOTIP 2數顯儀
R5探頭及電纜
R-H平面支撐
臺式壓床
標準洛氏試塊 |
|
