沖擊能量
沖擊體質(zhì)量

11mJ
5.5g/7.2g

11mJ
7.8g

2.7mJ
3.0g

90mJ
20.0g

11mJ
5.5g

球頭硬度:
球頭直徑:
球頭材料:

1600HV
3mm
碳化鎢

1600HV
3mm
碳化鎢

1600HV
3mm
碳化鎢

1600HV
5mm
碳化鎢

5000HV
3mm
金剛石

沖擊裝置直徑:
沖擊裝置長(zhǎng)度:
沖擊裝置重量:

20mm
86(147)/ 75mm
50g

20mm
162mm
80g

20mm
141mm
75g

30mm
254mm
250g

20mm
155mm
80g

試件硬度

940HV

940HV

1000HV

650HB

1200HV

試件表面平均粗糙度Ra:

1.6μm

1.6μm

0.4μm

6.3μm

1.6μm

試件重量:
可直接測(cè)量
需穩(wěn)定支撐
需密實(shí)耦合

>5kg
2～5kg
0.05～2kg

>5kg
2～5kg
0.05～2kg

>1.5kg
0.5～1.5kg
0.02～0.5kg

>15kg
5～15kg
0.5～5kg

>5kg
2～5kg
0.05～2kg

試件厚度
密實(shí)耦合
硬化層深度

5mm
≥0.8mm

5mm
≥0.8mm

1mm
≥0.2mm

10mm
≥1.2mm

5mm
≥0.8mm

球頭壓痕尺寸

硬度300HV時(shí)

壓痕直徑
壓痕深度

0.54mm
24μm

0.54mm
24μm

0.38mm
12μm

1.03mm
53μm

0.54mm
24μm

硬度600HV時(shí)

壓痕直徑
壓痕深度

0.54mm
17μm

0.54mm
17μm

0.32mm
8μm

0.90mm
41μm

0.54mm
17μm

硬度800HV時(shí)

壓痕直徑
壓痕深度

0.35mm
10μm

0.35mm
10μm

0.35mm
7μm

--
--

0.35mm
10μm

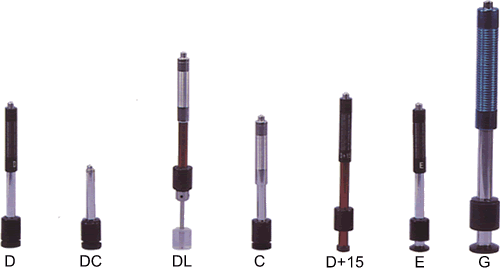

沖擊裝置適用范圍

DC型測(cè)量孔或園柱筒內(nèi); DL型測(cè)量細(xì)長(zhǎng)窄槽或孔

D+15型測(cè)量溝槽或凹入的表面

C型測(cè)輕薄部件及表面硬化層。

G型測(cè)量大厚重及表面較粗糙的鑄鍛件

E型測(cè)量硬度極高材料
