TH120便攜式硬度計高精度
TH120便攜式硬度計產品概述
TH120高精度 OLED 顯示屏
標配高精度傳感器，測值穩定，線性度極高，傳感器沖擊體材
料選用優質不銹鋼，
標配好傳感器，測值穩定，線性度極高，傳感器沖擊體材
料選用進口優質不銹鋼，采用瑞士進口球頭；
● 2.7 寸 OLED 超大 高亮屏，顯示清晰，；
● 優秀的外觀設計，主機側面設計有大型防滑條，握感舒適，
● 菜單式操作，操作簡單方便；
● 主機可配備 7 ； 種不同沖擊裝置使用，更換時不需校準，自動識別；
● 可實現 6 種硬度制（HL/HRC/HRB/HB/HV/HS； ）之間的互相轉換；
● 可存儲 500 組測量值；
高精度 OLED 打印型里氏硬度計
● 可設置上、下限，超出范圍自動提醒；
● 具有示值軟校準功能；
● 集成熱敏式打印機，可打印測試結果；
● 配置 USB 接口，通過軟件可與上位機進行通訊；
● 具有自動關機等節電功能，并可自行更換充電電池；
● 具有沖擊方向自動識別功能；
● TH120便攜式硬度計用于熱處理工件的質量控制
● 已安裝的機械或組裝部件
● 模具型腔等試驗空間很狹小的工件
● 大型工件大范圍內多處測量部位的快速檢驗
● 壓力容器、汽輪發電機及其它設備失效分析
● 軸承及其它零件生產流水線
● 金屬材料倉庫的材料區分
● 機床導軌、汽車底盤的硬度檢測
● 要求對測試結果的正規原始記錄
● 獨立的主電源按鍵，在長期不使用儀器的情況下，完全切斷電源，
延長電池使用壽命；
● 大型防滑條設計，表面噴涂有優質防滑漆，可有效防止跌落；
● 本機使用標準 4 芯半月平插插座，插接穩定，；
● 標準 USB2.0 接口；
● 大型防滑條設計，表面噴涂有優質防滑漆，可有效防止跌落；
技術參數
硬度制式： HL, HRC, HRB, HRA, HB, HV, HS
沖擊裝置： D 型( 標配)
DC, DL, D+15, C, G( 選裝)
工作面*小曲率： R min =50mm （R min =10mm 異形支撐環）
被測工件*小重量： 2Kg
被測工件*小厚度： 3mm (10mm: G 型沖擊裝置)
被測工件*小硬化層厚度： 0.8mm
測量范圍： (170～960)HLD/(17.9-69.5)HRC
示值重復性： 6HLD(HLD=760 時)
示值誤差： ±6HLD(HLD=760 時)
測量方向： 360°
打印紙卷直徑： 40mm
打印紙寬： 44.5±0.5mm
充電電源： 12V/600mmA
相對濕度： ≤90％
工作溫度： 0 ℃-40℃
外形尺寸： 234×88×46mm
重 量： 0.6kg
TH120便攜式硬度計技術參數：
產品功能 | 參數 |
測量范圍 | (170～960)HLD (17.9-69.5)HRC |
測量方向 | 360° |
示值重復性 | 6HLD(HLD=760時) |
硬度制 | 里氏、肖氏、布氏、洛氏A、洛氏B、洛氏C、維氏 |
示值誤差 | ±6HLD(HLD=760時) |
使用溫度 | 0℃～40℃ |
打印紙卷直徑 | 40mm |
打印紙寬 | 44.5±0.5mm |
充電時間 | 2～3.5小時 |
TH120便攜式硬度計USB數據處理軟件：
存入：將測量出來的數據存儲
調出：將數據從主機中調出
打印：將數據打印輸出，A4界面
超限：設置公差限后的超限顯示
清除：清除測量數據
連接：設定與主機連接
斷開：設定與主機斷開
下載：把數據下載到本地，實現海量存儲
設置：參數設置
幫助：即時幫助功能
TH120便攜式硬度計標準配置：
序號 | 名稱 | 數量 | 備注 |
1 | 主機(含熱敏紙打印機) | 1 | |
2 | D型沖擊裝置 | 1 | |
3 | 隨機里氏硬度塊(HLD值) | 1 | |
4 | 數據線、軟件 | 各1 | |
5 | 充電器 | 1 | |
6 | 尼龍刷、小支撐環 | 各1 | |
7 | 合格證書、使用說明書、密碼包裝箱 | 各1 | |
TH120便攜式硬度計可選附件：
各種沖擊裝置；經過鑒定的、非HLD值的隨機；里氏硬度塊；各種異型支承環；
里氏硬度計測量范圍表：
材料 | 硬度制 | 沖擊裝置 | | | | |
D/DC | D+15 | C | G | E | DL |
Steel and cast steel 鋼和鑄鋼 | HRC | 17.9～68.5 | 19.3～67.9 | 20.0～69.5 | | 22.4～70.7 | 20.6～68.2 |
HRB | 59.6～99.6 | | | 47.7～99.9 | | 37.0～99.9 |
HRA | 59.1～85.8 | | | | 61.7～88.0 | |
HB | 127～651 | 80～638 | 80～683 | 90～646 | 83～663 | 81～646 |
HV | 83～976 | 80～937 | 80～996 | | 84～1042 | 80～950 |
HS | 32.2～99.5 | 33.3～99.3 | 31.8～102.1 | | 35.8～102.6 | 30.6～96.8 |
Steel鍛鋼 | HB | 143～650 | | | | | |
CWT、ST 合金工具鋼 | HRC | 20.4～67.1 | 19.8～68.2 | 20.7～68.2 | | 22.6～70.2 | |
HV | 80～898 | 80～935 | 100～941 | | 82～1009 | |
Stainless steel 不銹鋼 | HRB | 46.5～101.7 | | | | | |
HB | 85～655 | | | | | |
HV | 85～802 | | | | | |
GC. IRON 灰鑄鐵 | HRC | | | | | | |
HB | 93～334 | | | 92～326 | | |
HV | | | | | | |
NC、IRON 球墨鑄鐵 | HRC | | | | | | |
HB | 131～387 | | | 127～364 | | |
HV | | | | | | |
C．ALUM 鑄鋁合金 | HB | 19～164 | | 23～210 | 32～168 | | |
HRB | 23.8～84.6 | | 22.7～85.0 | 23.8～85.5 | | |
BRASS 銅鋅合金 （黃銅） | HB | 40～173 | | | | | |
HRB | 13.5～95.3 | | | | | |
BRONZE銅錫合金 （青銅） | HB | 60～290 | | | | | |
COPPER純銅 | HB | 45～315 | | | | | |

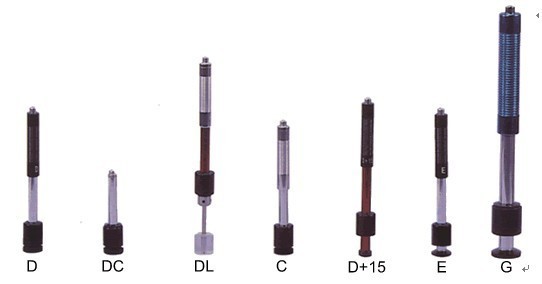

里氏硬度計沖擊裝置：
沖擊裝置技術參數一覽:
異型沖擊裝置
| DC（D）/DL | D+15 | C | G | E（需進口） |
沖擊能量
沖擊體質量 | 11mJ
5.5g/7.2g | 11mJ
7.8g | 2.7mJ
3.0g | 90mJ
20.0g | 11mJ
5.5g |
球頭硬度:
球頭直徑:
球頭材料: | 1600HV
3mm
碳化鎢 | 1600HV
3mm
碳化鎢 | 1600HV
3mm
碳化鎢 | 1600HV
5mm
碳化鎢 | 5000HV
3mm
金剛石 |
沖擊裝置直徑:
沖擊裝置長度:
沖擊裝置重量: | 20mm
86(147)/ 75mm
50g | 20mm
162mm
80g | 20mm
141mm
75g | 30mm
254mm
250g | 20mm
155mm
80g |
試件*大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV |
試件表面平均粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm |
試件*小重量:
可直接測量
需穩定支撐
需密實耦合 | >5kg
2～5kg
0.05～2kg | >5kg
2～5kg
0.05～2kg | >1.5kg
0.5～1.5kg
0.02～0.5kg | >15kg
5～15kg
0.5～5kg | >5kg
2～5kg
0.05～2kg |
