TSC-1M-4 應力集中磁檢測儀
TSC-1M-4 應力集中磁檢測儀

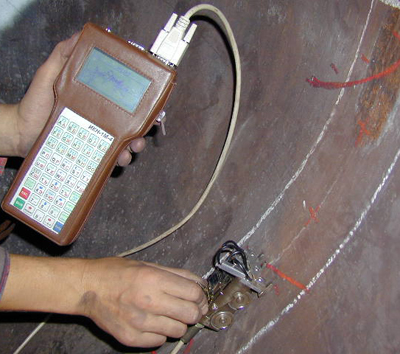

TSC-1M-4是應用金屬磁記憶法來測量、記錄和處理設備與結構的應力形變狀況的診斷數據的系統。
TSC-1M-4 應力集中磁檢測儀能用于按專門的檢測方法來評估設備的應力變形狀況，并測定應力集中區。此儀器的工作原理在于測量被檢測對象表面磁場Hp的分布。
TSC-1M-4從方法上確立了磁場Hp分布同殘余應力之間的關系。本儀器連同開發出來的適用于不同工業部門的檢測方法，對在運行中設備的診斷領域提供了嶄新的原理和手段。這里所采用的條件是，找出結構的薄弱部位，其形式是金屬的磁記憶。檢測方法符合俄羅斯聯邦國家采礦技術監督局的規定。本儀器已被推薦進入俄羅斯聯邦國家標準。
TSC-1M-4儀器的優點可概括為：
-
多通道操作
-
軟件直接在儀器上自動處理結果；
-

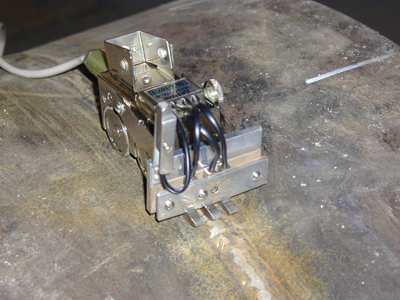

探頭可以場強值和移動長度值，速度最大可達0.5米/秒；
-
不要求對被檢測對象進行專門的磁化，因?yàn)樗昧怂鼈冞\(yùn)行中形成的殘余磁性；
-
不要求對被檢測表面作任何準備；
-
在檢測過程中能確定事先不知道的金屬的應力集中和缺陷的部位；
-
儀器能把數據記錄到存儲器，并可把數據轉錄入計算機中；
-
配套提供分析軟件MM-System，可在計算機上對數據作深入的處理。
技術規格
| Hp值測量范圍 |
±2000A/m |
| 測量通道數 |
2-4通道（根據探頭） |
| 最小測量步長（間距） |
1mm |
| 最大測量步長（間距） |
128mm |
| 最大掃描速度(步長為1mm時) |
0.2-0.5米/秒 |
| 每通道磁場測量基本相對誤差 |
<5% |
| 長度測量相對誤差 |
<5% |
| 微處理器 |
8 bit |
| 內存容量 |
128 kb |
| 閃存容量 |
4Mb閃存記錄檢測結果 |
| 液晶顯示 |
128x64點，直接顯示圖形 |
| 計算機通過RS-232口傳輸數據的速度 |
115 kbps |
| 特殊的45鍵鍵盤 |
可用手指輸入英文與俄文，可控制檢測過程也可加入注解并存儲。 |
| 電池供電 |
4節1.2V AA型電池或4節1.5V AA型電池 |
| 功率消耗 |
0.8-2.2VA（因使用方式而異） |
| 工作溫度范圍 |
-15℃ - +55℃ |
| 相對濕度范圍 |
45％- 85％ |
| 外形尺寸 |
230x105x40mm |
| 重量 |
0.5 kg |
