表面粗糙度儀(光潔度)的國家標準主要術語及定義
發表于：
2011-11-24 11:33:00
閱讀次數：
次 【字體：
大 中 小】
表面粗糙度儀(光潔度)的國家標準主要術語及定義
時代公司作為“國家表面粗糙度標準”的起草和制定的重要成員之一，熱誠歡迎尊敬的閣下共同學習探討表面粗糙度的相關問題！

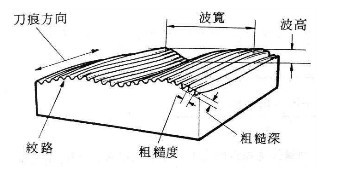

圖一：放大n倍后的工件截面/表面粗糙度及輪廓：

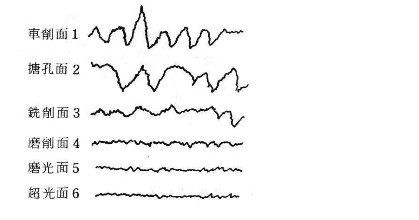

圖二：各種加工方法能得到的表面光度：

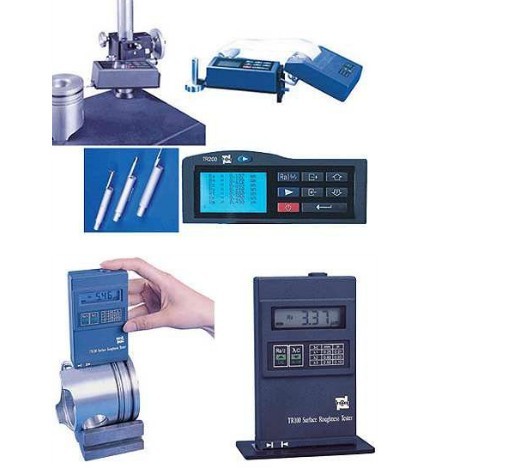

圖三：常見的表面粗糙度儀的工件測量：
表面粗糙度關鍵技術術語：
取樣長度是用于判斷和測量表面粗糙度時所規定的一段基準線長度，它在輪廓總的走向上取樣。
(2)表面粗糙度：評定長度Ln
由于加工表面有著不同程度的不均勻性，為了充分合理地反映某一表面的粗糙度特性，規定在評定時所必須的一段表面長度，它包括一個或數個取樣長度，稱為評定長度Ln。

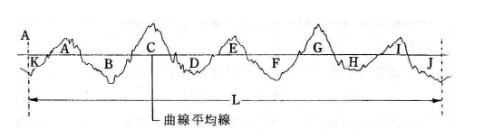

(3)表面粗糙度：輪廓中線（也有叫曲線平均線）M
輪廓中線M是評定
評定參數及數值:
國家規定表面粗糙度的參數由高度參數、間距參數和綜合參數組成。
表面粗糙度高度參數共有三個:

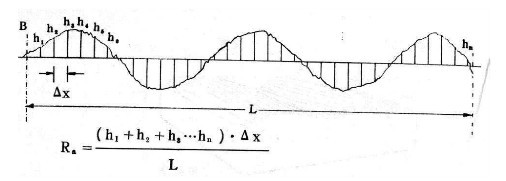

(1)輪廓算術平均偏差Ra ：
在取樣長度L內，輪廓偏距絕對值的算術平均值。
(2)微觀不平度十點高度Rz
在取樣長度L內最大的輪廓峰高的平均值與五個最大的輪廓谷深的平均值之和。

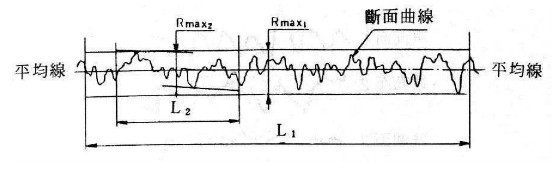

(3)輪廓最大高度Ry
在取樣長度內，輪廓峰頂線和輪廓谷底線之間的距離。
(4)輪廓單峰平均間距S
兩相鄰輪廓單峰的最高點在中線上的投影長度Si，稱為輪廓單峰間距，在取樣長度L內，輪廓單峰間距的平均值，就是輪廓單峰平均間距。
(5)輪廓微觀不平度的平均間距Sm
含有一個輪廓峰和相鄰輪廓谷的一段中線長度Smi，稱輪廓微觀不平間距。
表面粗糙度綜合參數：
(6)輪廓支承長度率tp
輪廓支承長度率就是輪廓支承長度np與取樣長度L之比。
另附：
|
中美表面粗糙度對照表
|
|
|
中國新標準(粗糙度)Ra
|
美國標準(微米 )Ra
|
美國標準(微英寸)，Ra
|
|
▽4
|
6.3
|
8.00
|
320
|
|
6.30
|
250
|
|
▽5
|
3.2
|
5.00
|
200
|
|
4.00
|
160
|
|
3.20
|
125
|
|
▽6
|
1.6
|
2.50
|
100
|
|
2.00
|
80
|
|
1.60
|
63
|
|
▽7
|
0.8
|
1.25
|
50
|
|
1.00
|
40
|
|
0.80
|
32
|
|
▽8
|
0.4
|
0.63
|
25
|
|
0.50
|
20
|
|
0.40
|
|
|
表面光潔度
|
▽1
|
▽2
|
▽3
|
▽4
|
▽5
|
▽6
|
▽7
|
|
表面
粗糙度
|
Ｒａ
|
50
|
25
|
12.5
|
6.3
|
3.2
|
1.60
|
0.80
|
|
Ｒｚ
|
200
|
100
|
50
|
25
|
12.5
|
6.3
|
6.3
|
|
|
▽8
|
▽9
|
▽10
|
▽11
|
▽12
|
▽13
|
▽14
|
|
表面
粗糙度
|
Ｒａ
|
0.40
|
0.20
|
0.100
|
0.050
|
0.025
|
0.012
|
-
|
|
Ｒｚ
|
3.2
|
1.60
|
0.80
|
0.40
|
0.20
|
0.100
|
0.050
|
另附：表面粗糙度國際標準加工方法
|
標準等級代號
|
表面粗糙度
|
加工工具(方法)
|
|
光度描述
|
|
粗研磨砂粒粒度
|
精研磨砂粒粒度
|
鉆石膏拋光
|
|
SPI(A1)
|
Ra0.005
|
|
|
|
S136
|
54HRC
|
光潔度非常高,鏡面效果
|
|
8407
|
52HRC
|
|
SPI(A2)
|
Ra0.01
|
|
|
|
DF-2
|
58HRC
|
光潔度較低,沒有砂紙紋
|
|
XW-10
|
60HRC
|
|
SPI(A3)
|
Ra0.02
|
|
|
|
S136
|
300HB
|
光潔度更低一級,但沒有砂紙紋
|
|
718SUPREME
|
300HB
|
|
SPI(B1)
|
Ra0.05
|
|
|
|
|
|
沒有光亮度,有輕微3000#砂紙紋
|
|
|
|
|
SPI(B2)
|
Ra0.1
|
|
|
|
|
|
沒有光亮度,有輕微2000#砂紙紋
|
|
|
|
|
SPI(B3)
|
Ra0.2
|
|
|
|
|
|
沒有光亮度,有輕微1000#砂紙紋
不辨加工痕跡的方向
|
|
|
Ra0.4
|
精加工：精車＼精刨＼精銑＼磨＼鉸＼刮
|
|
|
微辨加工痕跡的方向
|
|
|
Ra0.8
|
精加工：精車＼精刨＼精銑＼磨＼鉸＼刮
|
|
|
可辨加工痕跡的方向
|
|
|
Ra1.6
|
|
|
|
|
|
|
Ra3.2
|
|
|
|
|
|
|
Ra6.3
|
|
|
|
|
|
|
Ra12.5
|
|
|
|
|
|
|
Ra25
|
|
|
|
|
|
|
Ra50
|
|
|
|
|
另附：
粗糙度儀新舊標準參數變化對照表
現將TR200粗糙度儀依據新標準更改參數的情況列表如下，如有問題，由時代公司負責解釋。本表還適用于公司TR2系列粗糙度儀。修改后可測量參數的總數沒有變化，仍為13個參數，只是顯示在不同的標準中,也就是說：時代粗糙度儀產品參數：涵蓋新舊標準參數！（詳見表）
|
新標準(ISO)
|
舊標準(ISO)
|
說明
|
|
Ra
|
Ra
|
各標準通用參數
|
|
|
Rz
|
顯示在日本標準JIS中
|
|
Rz
|
Ry
|
參數定義已修改。原Ry仍顯示在日本標準JIS、德國標準DIN中。
|
|
Rq
|
Rq
|
沒變化
|
|
Rp
|
Rp
|
沒變化
|
|
Rv
|
Rm
|
符號改，參數定義沒改
|
|
Rt
|
Rt
|
沒變化
|
|
|
R3z
|
顯示在日本標準JIS中，參數沒變化
|
|
|
Rmax
|
顯示在德國標準DIN、美國標準ANSI中
|
|
RSk
|
Sk
|
符號改，定義沒改
|
|
RS
|
S
|
符號改，定義沒改
|
|
RSm
|
Sm
|
符號改，定義沒改
|
|
Rmr
|
tp
|
符號改，定義沒改
|
