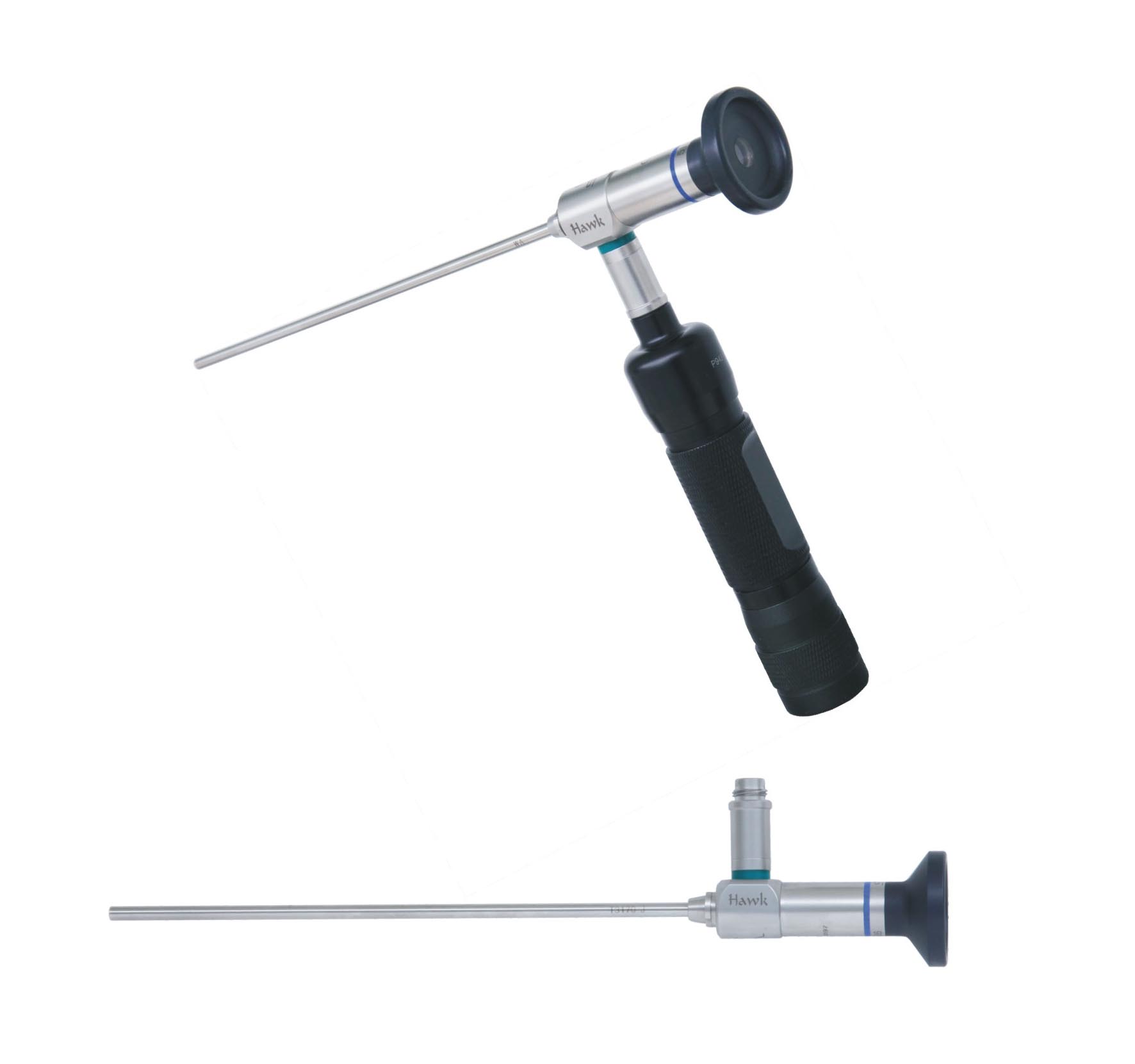

硬管內窺鏡
一、產品特點：
F系列工業內窺鏡中的硬管內窺鏡是以金屬管為外殼，內裝有物鏡，目鏡、棱鏡、反光鏡等光學元件的硬性直管性?xún)?nèi)窺鏡。它是利用一系列光學透鏡將光束傳到內窺鏡物鏡前端，照亮被觀察物體，然后依靠透鏡的成像、放大以獲得清晰的圖像。
二、主要用途及適用范圍:
制造業：鑄件內部盲孔、交叉孔內毛刺和光滑度質量檢查，質量控制(內部、外部)，無損檢測
交通運輸業：發動機、活塞、門鎖機械裝置、飛機汽輪機葉片檢查
三、技術參數：
|
直徑mm
|
工作長度
|
視向角
|
視場角
|
|
Φ1.9
|
70
|
130
|
|
|
|
|
|
0°
|
≥40
|
|
Φ2.4
|
70
|
130
|
|
|
|
|
|
0°
|
≥40
|
|
Φ2.7
|
50
|
100
|
110
|
180
|
190
|
250
|
330
|
0°30°70°
|
≥40
|
|
Φ3
|
50
|
100
|
110
|
180
|
190
|
|
|
0°30°70°
|
≥40
|
|
Φ4
|
50
|
180
|
310
|
430
|
560
|
|
|
0°30°70°90°
|
≥60
|
|
Φ5
|
200
|
180
|
310
|
430
|
560
|
|
|
0°30°70°90°
|
≥60
|
|
Φ6
|
200
|
210
|
330
|
360
|
470
|
|
|
0°30°70°90°
|
≥70
|
|
Φ8
|
200
|
210
|
330
|
360
|
470
|
|
|
0°30°70°90°
|
≥70
|
|
Φ10
|
320
|
540
|
760
|
1000
|
|
|
|
0°30°70°90°
|
≥70
|
四、具體配置如下：
硬性內窺鏡主機一臺，手持式可拆卸電源手柄一只
附件：電池充電器一只，說明書一本，電源適配器一只，儀器箱一只
可選配置：
通過視頻成像適配器后端接工業攝像機后可組成監視系統，檢測圖像可在電視、工業監視器屏幕上顯示，也可來連接電腦，便于操作人員同步觀察分析。
