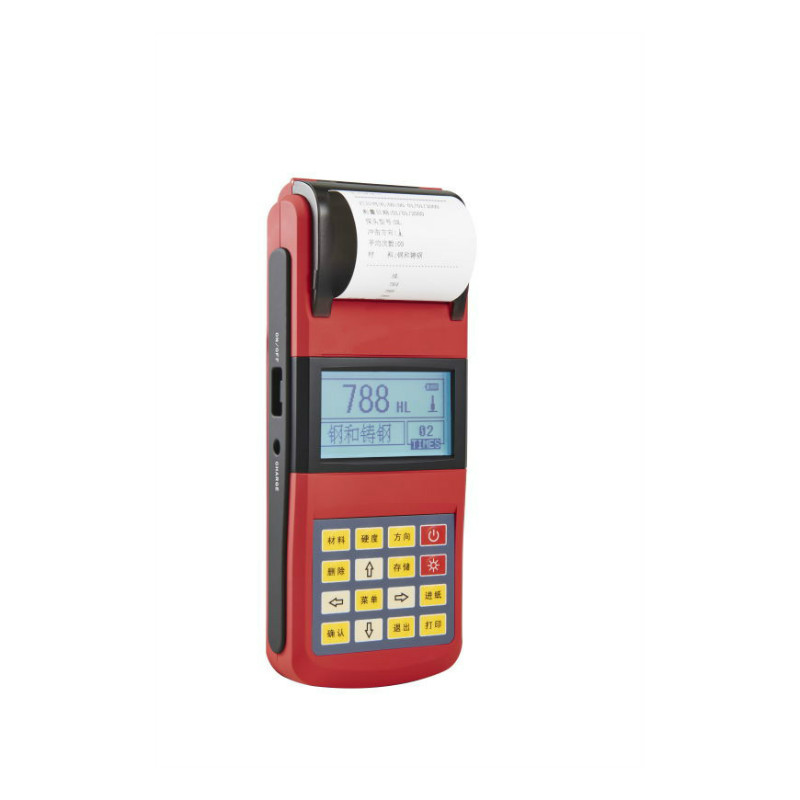

TH110A里氏硬度計
TH110A里氏硬度計
TH110A里氏硬度計產品特點：
TH110A里氏硬度計廣泛應用于已安裝的機械或組裝部件；軸承及其它零件；壓力容器、汽輪發電機組及其設備的失效分析；重型工件；試驗空間很狹小的工件；要求對測試結果有正規的原始記錄；金屬材料倉庫的材料區分；大型工件大范圍內多處測量部位的快速檢驗。TH110A里氏硬度計采用國際流行的熱敏打印機與儀器集成為一體，并具工作安靜、打印速度快，可以現場打印檢測報告。依托穩定的低功耗ＩＣ集成電路，全中文顯示，菜單式操作簡單 方便，七種異型沖擊裝置無需校準，自動識別．USB接口傳輸，大容量存儲，并附有PC機人性化數據處理軟件及USB即插即用數據線纜．150個小時的待機 時間，內置鎳氫可充電電池及充電控制電路，攜帶方便．TH110A里氏硬度計特別適合工作現場和野外作業
TH110A里氏硬度計技術參數：
可測試硬度制 | 里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、洛氏A(HRA)、維氏(HV)、肖氏(HS) |
測試精度 | HLD：±5、 HRC：±1、HB：±4 |
標準沖擊裝置 | D型 |
上下限設置測量范圍 | (170-960)HLD |
可選沖擊裝置 | D/ C /DC / D+15 / DL/ G |
同時可配沖擊裝置數量 | 任意 |
計算機接口 | USB1.1 |
文字說明 | 全中文菜單顯示 |
屏幕顯示 | 點陣LCD，128×64圖形點陣液晶；有背光 |
測試方向 | 支持360º(垂直向下、斜下、水平、斜上、垂直向上) |
數據儲存 | 可存儲500組(沖擊次數32～1)硬度測量數據 |
測量工件的最大硬度額值 | 940HV(D/DC/DL/D+15/C沖擊裝置) |
測量工件的曲率半徑 | Rmin=50mm(用異型支承環Rmin=10mm) |
識別功能 | 自動識別沖擊裝置類型功能 |
打印機類型 | 熱敏式打印機，工作安靜，可打印任意份數的測試結果 |
測試材料 | 鋼和鑄鋼、合金工具鋼、不銹鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金(黃銅)、銅錫合金(青銅)、純銅、鍛鋼等多種金屬材料進行測量 |
自動檢測電壓 | 有 |
電源 | 6V鎳氫電池組 |
充電器 | 9V/500m |
外型尺寸 | 212mm×80mm×32mm |
重量 | 約420g(主機和打印機) |
TH110A里氏硬度計USB數據處理軟件：
·存入：將測量出來的數據存儲
·調出：將數據從主機中調出
·打印：將數據打印輸出，A4界面
·超限：設置公差限后的超限顯示
·清除：清除測量數據
·連接：設定與主機連接
·斷開：設定與主機斷開
·下載：把數據下載到本地，實現海量存儲
·設置：參數設置
·幫助：即時幫助功能
TH110A里氏硬度計標準配置：
序號 | 名稱 | 數量 | 備注 |
1 | 主機(含熱敏紙打印機) | 1 | |
2 | D型沖擊裝置 | 1 | |
3 | 隨機里氏硬度塊(HLD值) | 1 | |
4 | 數據線、軟件 | 各1 | |
5 | 充電器 | 1 | |
6 | 尼龍刷、小支撐環 | 各1 | |
7 | 合格證書、使用說明書、密碼包裝箱 | 各1 | |
可先附件：
選擇配置 | 序號 | 名稱 | 數量 | 備注 |
| 1 | 異型沖擊裝置 | 7種 | |
| 2 | 異型支撐環 | 12個 | |
| 3 | 沖擊球頭 | 2種 | |
| 4 | 尼龍刷B | 1個 | G型沖擊裝置時使用 |
| 5 | 更換沖擊球頭工具 | 1只 | |
里氏硬度計測量范圍表：
材料 | 硬度制 | 沖擊裝置 | | | | |
D/DC | D+15 | C | G | E | DL |
Steel and cast steel 鋼和鑄鋼 | HRC | 17.9～68.5 | 19.3～67.9 | 20.0～69.5 | | 22.4～70.7 | 20.6～68.2 |
HRB | 59.6～99.6 | | | 47.7～99.9 | | 37.0～99.9 |
HRA | 59.1～85.8 | | | | 61.7～88.0 | |
HB | 127～651 | 80～638 | 80～683 | 90～646 | 83～663 | 81～646 |
HV | 83～976 | 80～937 | 80～996 | | 84～1042 | 80～950 |
HS | 32.2～99.5 | 33.3～99.3 | 31.8～102.1 | | 35.8～102.6 | 30.6～96.8 |
Steel鍛鋼 | HB | 143～650 | | | | | |
CWT、ST 合金工具鋼 | HRC | 20.4～67.1 | 19.8～68.2 | 20.7～68.2 | | 22.6～70.2 | |
HV | 80～898 | 80～935 | 100～941 | | 82～1009 | |
Stainless steel 不銹鋼 | HRB | 46.5～101.7 | | | | | |
HB | 85～655 | | | | | |
HV | 85～802 | | | | | |
GC. IRON 灰鑄鐵 | HRC | | | | | | |
HB | 93～334 | | | 92～326 | | |
HV | | | | | | |
NC、IRON 球墨鑄鐵 | HRC | | | | | | |
HB | 131～387 | | | 127～364 | | |
HV | | | | | | |
C．ALUM 鑄鋁合金 | HB | 19～164 | | 23～210 | 32～168 | | |
HRB | 23.8～84.6 | | 22.7～85.0 | 23.8～85.5 | | |
BRASS 銅鋅合金 （黃銅） | HB | 40～173 | | | | | |
HRB | 13.5～95.3 | | | | | |
BRONZE銅錫合金 （青銅） | HB | 60～290 | | | | | |
COPPER純銅 | HB | 45～315 | | | | | |
里氏硬度計沖擊裝置：
沖擊裝置技術參數一覽
異型沖擊裝置
| DC（D）/DL | D+15 | C | G | E（需進口） |
沖擊能量
沖擊體質量 | 11mJ
5.5g/7.2g | 11mJ
7.8g | 2.7mJ
3.0g | 90mJ
20.0g | 11mJ
5.5g |
球頭硬度:
球頭直徑:
球頭材料: | 1600HV
3mm
碳化鎢 | 1600HV
3mm
碳化鎢 | 1600HV
3mm
碳化鎢 | 1600HV
5mm
碳化鎢 | 5000HV
3mm
金剛石 |
沖擊裝置直徑:
沖擊裝置長度:
沖擊裝置重量: | 20mm
86(147)/ 75mm
50g | 20mm
162mm
80g | 20mm
141mm
75g | 30mm
254mm
250g | 20mm
155mm
80g |
試件*大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV |
試件表面平均粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm |
試件*小重量:
可直接測量
需穩定支撐
需密實耦合 | >5kg
2～5kg
0.05～2kg | >5kg
2～5kg
0.05～2kg | >1.5kg
0.5～1.5kg
0.02～0.5kg | >15kg
5～15kg
0.5～5kg | >5kg
2～5kg
0.05～2kg |
