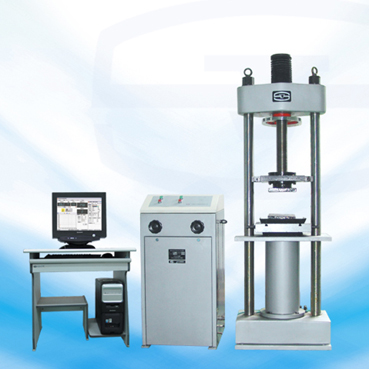

YEW-600 微機屏顯式液壓壓力試驗機
YEW-600 微機屏顯式液壓壓力試驗機
一.功能及結構簡述:
⊙該試驗機整機主要由主機、油源控制柜及計算機打印機等組成。采用液壓加載，手動控制試驗過程，油壓傳感器測力，微機屏幕顯示試驗數據及曲線，可進行數據儲存及打印等，試驗數據以數據庫形式管理，可以使用Access、Excel進行數據庫通訊。
⊙YEW-600微機屏顯式液壓壓力試驗機主機為框架式，橫梁由二立柱支承在底座上，由螺帽加以緊固構成加荷框架。上壓盤裝在橫梁的螺桿上，由人工轉動手輪帶動螺母旋轉，螺母帶動螺桿升降，使上壓盤上下移動。油缸及活塞位于工作臺的中央，工作臺上放著球面座和下壓盤。下壓盤上的圓刻線是為了便于放置試樣，主機內的油管與油源相通。
二、主要技術參數:
|
序號
|
技術名稱
|
技術參數
|
|
1
|
最大試驗力（kN）
|
600
|
|
2
|
|
最大試驗力的4%-100%
|
|
3
|
試驗力示值相對誤差
|
≤示值的±1%
|
|
4
|
上下壓盤最大距離
|
500
|
|
5
|
上、下壓盤尺寸
|
204×204
|
|
6
|
活塞行程
|
0-200
|
|
7
|
活塞空載上升最大速度（mm/ min）
|
約80
|
|
8
|
立柱凈間距
|
425
|
|
9
|
油泵電動機功率（kW）
|
1.5
|
|
10
|
試驗機主機外形尺寸（長x寬x高）（mm）
|
690×440×2080
|
|
11
|
油源控制柜外形尺寸（長x寬x高）（mm）
|
610×700×1100
|
|
12
|
主機質量
|
約1800
|
|
13
|
油源控制柜質量
|
約400
|
三、標準配置:
|
序號
|
名 稱
|
規 格
|
數 量
|
備 注
|
|
1
|
主機
|
|
1臺
|
|
|
2
|
油源控制柜
|
|
1套
|
|
|
3
|
油壓傳感器
|
CYB-12SA
|
1只
|
中航機電
|
|
4
|
測控系統
|
|
1套
|
|
|
5
|
計算機
|
賽揚C3.0/集成顯卡/256MDDR/80G/CD光驅
|
1臺
|
|
|
6
|
打印機
|
HP1368(A4、噴墨打印機)
|
1臺
|
HP
|
|
7
|
計算機桌
|
|
1張
|
|
|
8
|
上下壓板
|
204X204
|
1套
|
|
|
9
|
隨機工具
|
|
1套
|
|
|
10
|
隨機文件
|
|
1套
|
|
