YAW-300B微機控制電液式水泥壓力試驗機
YAW-300B 微機控制電液式水泥壓力試驗機
一.功能及結構簡述：

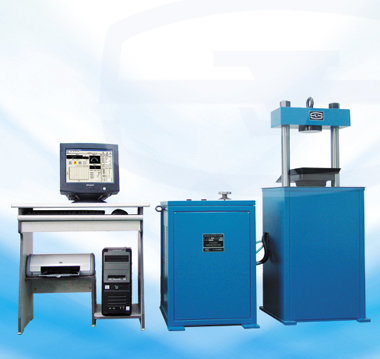

⊙該試驗機整機主要由主機、油源電控柜及計算機打印機等組成。該機采用液壓加荷、油壓傳感器測力、PC機—電液比例控制技術，自動控制試驗進程。試驗過程完全符合GB/T17671-1999的要求，專用計算機軟件實現了全屏幕中文窗口顯示，實時顯示試驗力、試驗力峰值、試驗力—時間曲線，可進行數據處理、儲存及打印。
⊙試驗機主機由上橫梁、下橫梁、兩根立柱組成一個固定的框架，油缸活塞用螺釘固定在下橫梁上，以上為主機的主要組成部分，用螺釘固定在底座上。
⊙液壓系統原理：電磁換向閥的作用是快速回油，手動閥組不僅可以手動控制活塞的升、降，還為電液比例閥提供一個穩定的壓差，使電液比例節流閥成為電液比例調速閥，實現了手動控制與自動控制的并聯，具體工作過程是：電機帶動油泵旋轉，油箱內的液壓油經油泵加壓后進入濾油器，過濾后的油液經手動閥或比例閥控制進入油缸的流量來控制試驗過程。閥前來油經節流閥進入高壓油腔，起密封和減少油缸及活塞間摩擦力的作用。
二、主要技術參數：
|
序號
|
技術名稱
|
技術參數
|
|
1
|
|
300
|
|
2
|
試驗力測量范圍
|
最大試驗力的4%-100%
|
|
3
|
試驗力示值相對誤差
|
≤示值的±1%
|
|
4
|
上下壓盤最大距離
|
250
|
|
5
|
上、下壓盤尺寸
|
Φ150
|
|
6
|
活塞行程
|
0-35
|
|
7
|
活塞空載上升最大速度（mm/ min）
|
約50
|
|
8
|
立柱凈間距
|
285
|
|
9
|
油泵電動機功率（kW）
|
1.5
|
|
10
|
|
540×540×1409
|
|
11
|
油源控制柜外形尺寸（長x寬x高）（mm）
|
620×520×740
|
|
12
|
主機質量
|
約1500
|
|
13
|
油源控制柜質量
|
約400
|
三、標準配置：
|
序號
|
名 稱
|
規 格
|
數 量
|
備 注
|
|
1
|
主機
|
|
1臺
|
|
|
2
|
油源控制柜
|
|
1套
|
|
|
3
|
比例伺服閥
|
|
|
|
|
4
|
油壓傳感器
|
CYB-12SA
|
1只
|
中航機電
|
|
5
|
測控系統
|
|
1套
|
|
|
6
|
計算機
|
P4/集成顯卡/256MDDR/80G/CD光驅
|
1臺
|
聯想
|
|
7
|
打印機
|
HP1368(A4、噴墨打印機)
|
1臺
|
HP
|
|
8
|
計算機桌
|
|
1張
|
|
|
9
|
上下壓板
|
Φ150
|
1套
|
|
|
10
|
隨機工具
|
|
1套
|
|
|
11
|
隨機文件
|
|
1套
|
|
