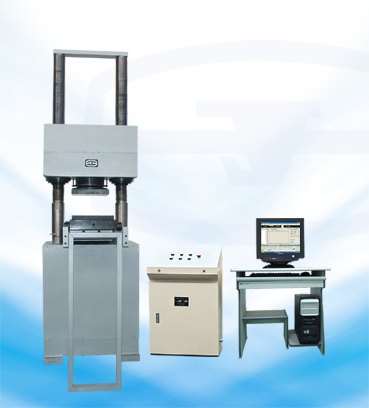

YAW-3000A 微機控制電液伺服壓力試驗機
YAW-3000A 微機控制電液伺服壓力試驗機

YAW-3000A 微機控制電液伺服壓力試驗機

一.功能及結構簡述:
YAW-3000A微機控制電液伺服壓力試驗機主要用于多種材料的壓縮試驗,例如:水泥、混凝土、各種建筑用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。
⊙該試驗機整機主要由主機、伺服油源、電控柜及計算機打印機等組成。采用液壓加荷、油壓傳感器測力、電液伺服控制系統自動控制試驗進程,微機屏幕顯示試驗數據及曲線,可進行數據處理、儲存及打印。
⊙主機采用油缸下置移動式橫梁主機,移動式橫梁可在一定范圍內任意調整試驗空間。YAW-3000A 微機控制電液伺服壓力試驗機主機部分主要由橫梁、絲杠、工作臺、小車四部分組成。橫梁由二絲杠支撐在底座上,由螺帽加以緊固構成加荷框架;橫梁上裝有球面座,上壓盤裝在球面座上,加荷時可根據試件形狀自動調整方向,使試件受力均勻;橫梁上裝有調整電機,由電機帶動蝸桿,蝸桿帶動蝸輪,再由蝸輪帶動絲母旋轉,絲母帶動橫梁上下移動,從而調整試驗空間;橫梁中裝有彈簧,支撐起橫梁的重量,消除掉絲母螺紋與絲杠螺紋豎直方向上的間隙,使試驗可靠,數據準確;油缸及活塞是主機的主要部分,它們的接觸表面經過了精密加工,保持一定的配合間隙和適當?shù)挠湍?,?dāng)油泵送來的高壓油進入油缸后,托著活塞連同小車、下壓盤等上升,使負荷逐漸作用在試樣上;下壓盤裝在小車上,小車可在軌道上來回移動,裝卸試件均可推拉出小車。
⊙液壓原理為負載適應型進油節流調速系統。油箱內的液壓油通過電機帶動的高壓齒輪泵進入油路,流經單向閥、高精度高壓濾油器、壓差閥組、伺服閥,進入油缸。計算機發出控制信號到伺服閥,控制伺服閥的開口和方向,從而控制進入油缸的流量,實現等速試驗力、相對位移等的控制。
二、主要技術參數:
序號
技術名稱
技術參數
1
最大試驗力(kN)
2000
2
試驗力測量范圍
最大試驗力的4%-100%
3
試驗力示值相對誤差
≤示值的±1%
4
等速應力控制范圍(N/mm2·S-1
1-10
5
應力速率誤差
≤±5%
6
上下壓盤最大距離
1000
7
上、下壓盤尺寸
400×400
8
活塞行程
0-200
9
活塞空載上升最大速度(mm/ min)
約35
10
立柱凈間距
560
11
油泵電動機功率(kW)
5.5
12
升降電動機功率(kW)
1.5
13
試驗機主機外形尺寸(長x寬x高)(mm)
1000×1480×3400
14
電控柜柜外形尺寸(長x寬x高)(mm)
600×480×960
15
主機質量
約7000
三、標準配置:

序號
名 稱
規 格
數 量
備 注
1
主機

1臺

2
油源控制柜

1套

3
比例伺服閥



4
油壓傳感器
CYB-12SA
1只
中航機電
5
光電編碼器



6
測控系統

1套

7
計算機
P4/集成顯卡/256MDDR/80G/CD光驅
1臺
聯想
8
打印機
HP1368(A4、噴墨打印機)
1臺
HP
9
計算機桌

1張

10
上下壓板
400×400
1套

11
隨機工具

1套

12
隨機文件

1套
