YAW-10000J微機控制電液伺服壓剪試驗機
     一、產品使用范圍 :
    YAW-10000J微機控制電液伺服壓剪試驗機專用于檢測公路橋梁橡膠支座的成品力學性能試驗?？煞謩e進行板式、和盆式橡膠支座的極限抗壓強度試驗、抗壓彈性模量試驗、抗剪彈性模量試驗、抗剪粘接性能試驗、抗剪老化試驗、摩擦系數試驗和容許轉角試驗等。也可用于混凝土試件、混凝土結構件、金屬材料及金屬結構件的抗壓強度試驗YAW-10000J微機控制電液伺服壓剪試驗機廣泛用于冶金、建材、大專院校、科研、檢測等領域。
    本機還能進行球型支座的豎向承載力試驗、支座摩擦因數試驗以及支座轉動力矩的測定；盆式支座的豎向壓縮變形、盆環徑向變形和摩阻系數的試驗及測定。
    二、產品簡介:
    YAW-10000J微機控制電液伺服壓剪試驗機采用四立柱結構，機架剛度強度高，變形小，滿足公路橋梁板式盆式、球型橡膠支座的檢測要求，試驗空間無級可調，方便不同高度的試驗需求。采用多通道閉環協調加載電液伺服控制系統，微機控制協調多級液壓加載、連續加荷平穩、多級試驗力保持、能自動連續平穩加載、自動保載、自動采集并儲存數據、儲存、繪制曲線，自動打印試驗報告，計算機適時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠，便于操作。
    整機采用液壓伺服施加試驗力,試驗數據由計算機屏幕顯示,具有高精度進口伺服閥負荷保持，進行試驗力的多級控制,以及試驗數據儲存打印等功能。本機由主機、控制柜、伺服油源、計算機控制系統四大部分組成。

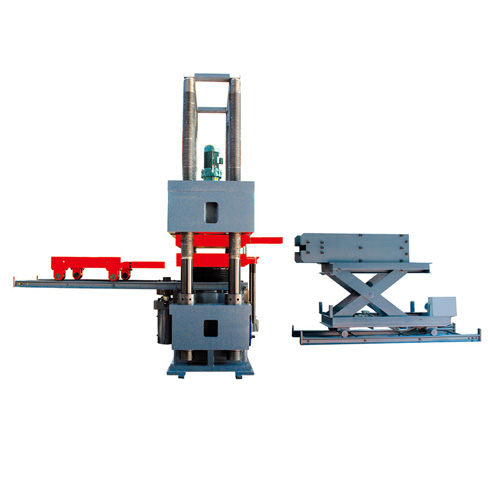

    YAW-10000J微機控制電液伺服壓剪試驗機采用油缸下置框架式結構，主要由底座、橫梁、絲杠、油缸及活塞等構成。橫梁通過絲母與四根絲杠相連，絲杠下端安裝在底座上，并用螺母緊固，從而構成了受力框架。通過安裝在橫梁上的電機減速器正反轉帶動鏈輪旋轉，從而帶動螺母轉動，實現了橫梁的上下移動，使試驗空間可以方便地調整。上壓盤、球頭球面座固定在橫梁上。油缸及活塞固定在底座的中央，活塞上安裝有固定壓盤，移動下壓盤通過車輪與導軌相連，這樣可輕松實現大型試樣的放置。
     液壓系統為負載適應型進油節流調速系統。油箱內的液壓油通過電機帶動高壓齒輪泵進入油路，流經單向閥、5μ高壓濾油器、伺服閥，進入油缸。高精度油壓傳感器安裝在油缸下部，它將壓力信號轉化成電信號傳給計算機。計算機采集處理再轉化為力值顯示出來，同時計算機根據傳感器的信號和控制程序的編制發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等控制。
    三、主要技術參數:
    1．垂向加載部分
 最大試驗力：10000kN；u
u     試驗力測量范圍：0.4%-100%（全程不分檔，相當于六檔）；
 試驗力測量精度：試驗力示值的±1%;u
u     油缸空載最大位移速度：0.5-30mm/min
 油缸最大行程：300mm；u
 位移測量精度：優于±0.5%Fs；u
 變形測量分辨力：0.01(垂向變形)， 0.001(徑向變形)；u
 變形測量：四只數顯百分表測量試樣垂向變形；u
    四只數顯千分表測量試樣徑向變形(用于盆式橡膠支座)；
 變形測量范圍：0～50mm（垂向變形）、0～12.5mm（徑向變形）；u
    變形測量分辨力：0.01（垂向) 0.001(徑向)
 試驗調整空間：0～1500mm；u
u     試驗最大空間：1500mm；
 上壓板尺寸：1050mm×1050×160mm；u
u     小車壓板尺寸：1050mm×1050×160mm；
 下壓盤尺寸：480mm×480mm；u
u     立柱間距：1400×680
 橫梁升降速度：200mm/min；u
u     等速試驗力控制范圍：1-10N/mm2.S-1（控制精度1%）；
 等速位移控制范圍：0.5 mm /min～30 mm /min；u
 應力速率誤差：≤±2%u
 控制方式和數據處理：計算機伺服控制系統及數據（試驗力、位移）圖形采集處理等；u
 測力方式：高精度油壓傳感器測力；u
 采用低阻尼組合式密封元件，試驗力保持穩定可靠。u
u     控制方式：液壓加載，電液伺服閉環控制，高精度油壓傳感器測量，屏幕顯示。
 主機升降電機功率(kW)：7.5u
u     油泵電機總功率(kW)：15
 整機功率(kW)：22.5u
 主機外形尺寸：約1840×1230×4500u
 油源外形尺寸：約1500×1000×1200u
 整機總質量：約36000u
u     油源質量：約1500
    2.橫向剪切部分
 最大試驗力：2000kN；u
u     試驗力測量范圍：1%～100%（全程不分檔，相當于五檔）；
 試驗力測量精度：試驗力示值的±1%；u
u     采用單出桿雙作用活塞缸，活塞行程200mm；
 位移變形測量精度：優于±0.5%FS；u
u     位移及變形測量：高精度位移傳感器測量試樣的剪切變形；
 測力方式：高精度負荷傳感器測力；u
 變形測量范圍：0-200mm；u
 變形測量精度：±0.5%Fs；變形測量分辨力：0.01u
u     液壓加載，微機伺服自動控制，高精度負荷傳感器測量，屏幕顯示；
 負荷保持功能：高精度進口伺服閥負荷保持，進行橫向剪切力的多級控制；u
 采用進口的組合式密封元件，試驗力保持穩定可靠。u
 控制方式：液壓加載，電液伺服閉環控制，高精度負荷傳感器測量，屏幕顯示。u
    3.轉角部分
 最大轉角頂出力：600kN；u
 試驗力測量范圍：4%～100%（全程不分檔，相當于三檔）；u
 試驗力測量精度：試驗力示值的±1%；u
 測力方式：高精度負荷傳感器測力；u
u     變形測量：四只數顯千分表測量試樣的翻轉變形；
 變形測量范圍：0-12.5mm；u
 變形測量分辨力：0.001；u
 活塞行程： 150mm;u
 位移測量精度：優于±0.5%Fs；位移測量范圍：0～150u
u     液壓加載，微機伺服自動控制，高精度負荷傳感器測量，屏幕顯示；
 負荷保持功能：高精度進口伺服閥負荷保持，進行橫向剪切力的多級控制；u
 采用進口的組合式密封元件，試驗力保持穩定可靠。u
 轉角板尺寸：1320×1050×120;u
u     控制方式：液壓加載，電液伺服閉環控制，高精度負荷傳感器測量，屏幕顯示。
    四、產品技術性能特點:
     1．垂向系統
