YAW-J10000J微機控制電液伺服多功能結構試驗機的研制成功，完成了建筑結構試驗從試樣研究到結構研究的飛躍，成功的在世界上首先實現了“跟動加載”的試驗方式，同時實現了6個控制通道和15個測量通道的數據采集與閉環控制，整機重量、試驗空間、加載方式的多樣性。跟動控制的實現和微動檢測裝置的工程應用都為國內試驗機之最，是建筑結構試驗的一個新的里程碑。

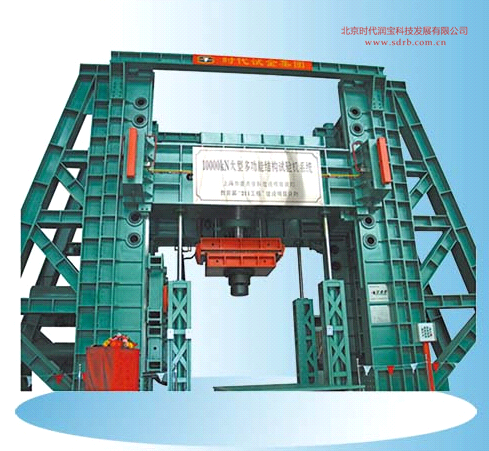

   10000kN微機控制電液伺服壓力試驗機主機采用雙門式框架結構，橫梁可沿立柱上下運動以調整試驗空間，空間調整好后，穿銷固定。10000kN垂向主作動器通過一組直線導軌安裝于橫梁中間的承載板下方。當試樣受水平推力時，主作動器可沿推力方向跟動，以保證垂向力始終垂直施加。

   3000kN和1500kN水平加載裝置分別通過一組直線導軌與左立柱聯接，當試樣同時受垂向試驗力時，3000kN個1500kN水平加載裝置可分別沿立柱上下跟動，以保證垂向力始終垂直施加。1500kN輔助垂向作動器安裝在右立柱的內測，加載位置可調整，主要進行梁、板等小噸位試驗。

   電液伺服油源可為主機上的10000kN垂向主作動器、3000kN、1500kN水平作動器以及相關的跟動作器提供液壓動力，其關鍵零部件——電液伺服閥、低噪音高壓內嚙合齒輪泵均為原裝進口，保證了系統高品質的性能和耐久性。

   自主研制的多通道PC機控制器，具有6個控制通道和15個采集通道，實現了試驗力、活塞位移、協調加載、主動跟動等的閉環控制；全中文控制軟件包采用了計算機虛擬儀器技術，試驗力、試驗力峰值、活塞位移及試驗曲線可屏幕顯示；控制模式智能設置專家系統使用戶具有了自主設置控制模式的能力，同時還可提供數據處理和試驗報告打印。

   該機主要用于建筑結構領域內柱、梁、板、墻、節點、框架等的機械性能試驗。廣泛應用與建筑結構設計、制造領域，是一種理想的生產、科研和教學試驗設備。
