TH140A里氏硬度計
TH140A里氏硬度計
產品概述：

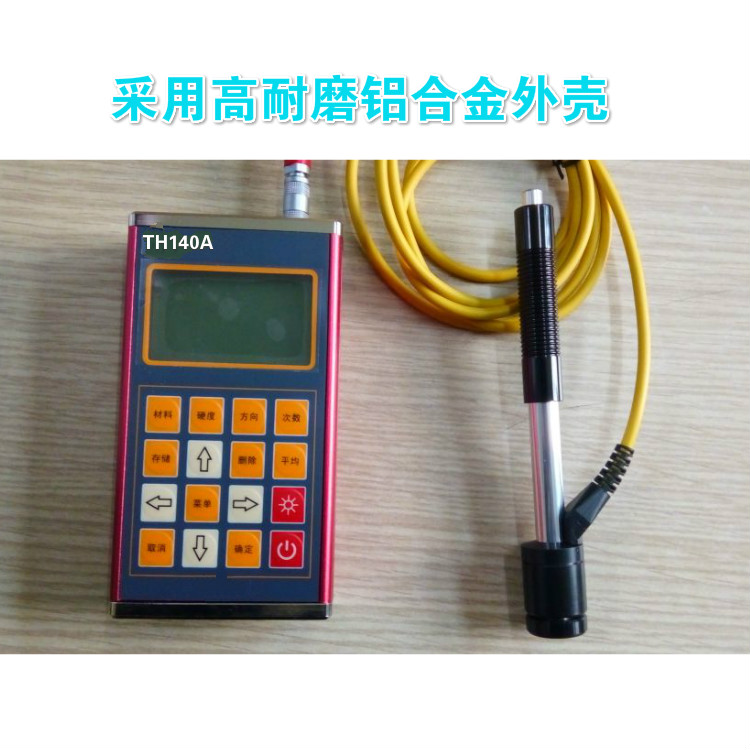

TH140A里氏硬度計是新款便攜式硬度測試儀器，采用全密封高耐磨拉絲鋁合金外殼，可靠性高，抗震動、沖擊、和電磁干擾，能夠用于惡略操作環境。主要適用于測試金屬材料的硬度，具有測試精度高、體積小、操作容易、攜帶方便，測量范圍寬的特點，它是以里氏硬度為原理，直接讀取里氏，布氏，洛氏，維氏，肖氏等硬度值,還可以配置各種測試配件，來滿足于各種測試條件和環境，主要適用于金屬材料的快速硬度測試，特別適宜對大型零部件及不可拆卸部件的現場硬度測試。
功能特點：
● 外殼有多種顏色可以選擇，有經典藍色和鮮艷紅色，
● 全密封高耐磨拉絲鋁合金外殼，可靠性高，抗震動、沖擊、和電磁干擾，能夠用于惡劣操作環境。
● 采用128x64大屏幕液晶顯示；全中文顯示，菜單式操作。
● 里氏（HL）、布氏（HB）、洛氏（HRC/HRB/HRA）、維氏（HV）、肖氏（HS）等7種硬度值實現一 次測量，直接讀取；也可以在硬度和強度（σb）之間轉換。
● 高亮背光顯示，2節AA電池供電，連續工作200小時以上，具有自動休眠，自動關機等功能。
● 可選配7種不同沖擊裝置并自動識別；
● 限值預設、超差報警；具有軟件示值校準功能
● USB2.0通訊接口可接PC機實現測量數據的歸檔管理與分析，可存儲600組測量值；
技術參數：
產品功能 | 參數 |
測量范圍 | 見表一 |
示值誤差和示值重復性 | 見表二 |
測量方向 | 360° |
電源 | 2節5號AA堿性電池 |
工作溫度 | 0－40℃ |
通訊接口標準 | USB2.0通訊接口, 可接PC機實現測量數據的歸檔管理與分析 |
外型尺寸 | 125×70×30（mm） |
重量 | 300克 |
標準配置 | 主機、D型沖擊裝置、標準里氏硬度塊、小支承環、尼龍刷, USB通訊線、螺絲刀，光盤、合格證、使用說明書、裝箱單、密碼包裝箱 |
可選附件 | 7種不同沖擊裝置（D、DC、DL、C、D＋15、E、G）、各種異型支承環、打印機及線纜、硬度塊、各種異型支承環等 |
測試范圍（表一）
材料 | 硬度制 | 沖擊裝置 |
D/DC | D+15 | C | G | E | DL |
Steel and cast steel
鋼和鑄鋼 | HRC | 17.9～68.5 | 19.3～67.9 | 20.0～69.5 | | 22.4～70.7 | 20.6～68.2 |
HRB | 59.6～99.6 | | | 47.7～99.9 | | 37.0～99.9 |
HRA | 59.1～85.8 | | | | 61.7～88.0 | |
HB | 127～651 | 80～638 | 80～683 | 90～646 | 83～663 | 81～646 |
HV | 83～976 | 80～937 | 80～996 | | 84～1042 | 80～950 |
HS | 32.2～99.5 | 33.3～99.3 | 31.8～102.1 | | 35.8～102.6 | 30.6～96.8 |
Steel鍛鋼 | HS | 32.2～99.5 | | | | | |
CWT、ST
合金工具鋼 | HRC | 20.4～67.1 | 19.8～68.2 | 20.7～68.2 | | 22.6～70.2 | |
HV | 80～898 | 80～935 | 100～941 | | 82～1009 | |
Stainless steel
不銹鋼 | HRB | 46.5～101.7 | | | | | |
HB | 85～655 | | | | | |
HV | 85～802 | | | | | |
GC. IRON
灰鑄鐵 | HRC | | | | | | |
HB | 93～334 | | | 92～326 | | |
HV | | | | | | |
NC、IRON
球墨鑄鐵 | HRC | | | | | | |
HB | 131～387 | | | 127～364 | | |
HV | | | | | | |
C．ALUM
鑄鋁合金 | HB | 19～164 | | 23～210 | 32～168 | | |
HRB | 23.8～84.6 | | 22.7～85.0 | 23.8～85.5 | | |
BRASS
銅鋅合金 | HB | 40～173 | | | | | |
HRB | 13.5～95.3 | | | | | |
BRONZE銅錫(鋁)合金 | HB | 60～290 | | | | | |
COPPER純銅 | HB | 45～315 | | | | | |
示值誤差和示值重復性(表二)
序號 | 沖擊裝置類型 | 標準里氏硬度塊硬度值 | 示值誤差 | 示值重復性 |
1 | D | 760±30HLD
530±40HLD | ±6 HLD
±10 HLD | 6 HLD
10 HLD |
2 | DC | 760±30HLDC
530±40HLDC | ±6 HLDC
±10 HLDC | 6 HLD
10 HLD |
3 | DL | 878±30HLDL
736±40HLDL | ±12 HLDL | 12 HLDL |
4 | D+15 | 766±30HLD+15
544±40HLD+15 | ±12 HLD+15 | 12 HLD+15 |
5 | G | 590±40HLG
500±40HLG | ±12 HLG | 12 HLG |
6 | E | 725±30HLE
508±40HLE | ±12 HLE | 12 HLE |
7 | C | 822±30HLC
590±40HLC | ±12 HLC | 12 HLC |

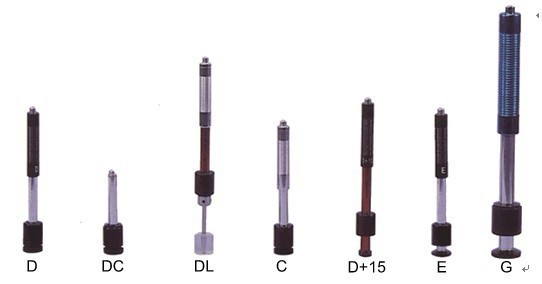

沖擊裝置一覽表：
沖擊裝置技術參數一覽
異型沖擊裝置
| DC（D）/DL | D+15 | C | G | E（需進口） |
沖擊能量
沖擊體質量 | 11mJ
5.5g/7.2g | 11mJ
7.8g | 2.7mJ
3.0g | 90mJ
20.0g | 11mJ
5.5g |
球頭硬度:
球頭直徑:
球頭材料: | 1600HV
3mm
碳化鎢 | 1600HV
3mm
碳化鎢 | 1600HV
3mm
碳化鎢 | 1600HV
5mm
碳化鎢 | 5000HV
3mm
金剛石 |
沖擊裝置直徑:
沖擊裝置長度:
沖擊裝置重量: | 20mm
86(147)/ 75mm
50g | 20mm
162mm
80g | 20mm
141mm
75g | 30mm
254mm
250g | 20mm
155mm
80g |
試件*大硬度 | 940HV | 940HV | 1000HV | 650HB | 1200HV |
試件表面平均粗糙度Ra: | 1.6μm | 1.6μm | 0.4μm | 6.3μm | 1.6μm |
試件*小重量:
可直接測量
需穩定支撐
需密實耦合 | >5kg
2～5kg
0.05～2kg | >5kg
2～5kg
0.05～2kg | >1.5kg
0.5～1.5kg
0.02～0.5kg | >15kg
5～15kg
0.5～5kg | >5kg
2～5kg
0.05～2kg |
