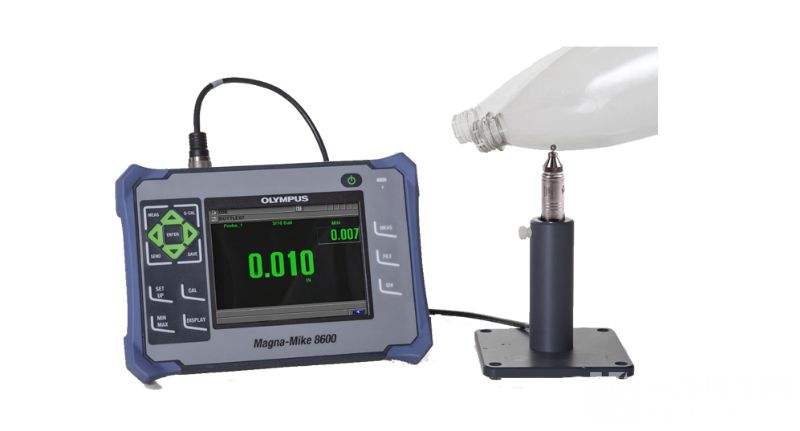

Magna-Mike 8600是一款利用簡單的磁法對非鐵性材料進行厚度測量的便攜式測厚儀。Magna-Mike儀器的操作十分簡單。測量時，在被測材料的一側按住或移動磁探頭，在材料的另一側放上或在容器里放入一個小目標鋼珠（或目標圓盤、目標鋼線）。探頭的霍爾效應傳感器測量探頭端部到目標鋼珠的距離。測出的距離即刻被作為厚度讀數以彩色大字體形式顯示在屏幕上。
新添特性
l 兩種堅固耐用的新型探頭設計：
--平直型和直角型
l 可更換防磨帽
--標準型、鑿尖型及加強型防磨帽
l 更多的目標選擇
--3/16和1/4英寸的目標磁珠
--目標鋼線
l 更大的厚度測量范圍，可達25.4毫米
l 更大的彩色VGA顯示
l RS-232、USB和VGA輸出
l 快速測量更新率：60 Hz
l 可編輯的密碼式儀器鎖定方式
l 設計符合IP67標準
l 容量擴充了的字母數字式數據記錄器
l 保存校準文件，并可調用所存儲的校準文件
l 新型臺式機身結構，帶有改進的儀器支架
l 可將文件以.txt和CSV格式導出到MicroSD卡中
l 新附件盒（校準盒）
--標準試塊，厚度可達9.1毫米
--擴展的范圍，可達25.4毫米
--目標圓盤盒
--目標鋼線盒
l 帶狀圖視圖
帶有統計數據的帶狀圖視圖
兩種新型探頭設計，帶有可替換防磨帽
Magna-Mike提供平直型和直角型兩種磁探頭。這兩種探頭都配有可替換防磨帽，從而加強了探頭的耐久性，降低了更換探頭的費用。
測量的厚度范圍在0.001毫米到25.4毫米之間
Magna-Mike為用戶提供了更多的目標選項（6個不同的目標鋼珠、2個目標圓盤以及1個目標鋼線），以加強儀器的測量性能。
目標 | *小厚度 | *大厚度 | 帶有標準防磨帽時的精度 |
基本校準 | 多點校準 |
1/16英寸（1.58毫米）鋼珠（80TB1） | 0.0001英寸（0.001毫米） | 0.080英寸（2.03毫米） | 4% | 3% |
1/8英寸（3.17毫米）鋼珠（80TB2） | 0.0001英寸（0.001毫米） | 0.240英寸（6.1毫米） | 4% | 2% |
3/16英寸（4.76毫米）鋼珠（80TB3） | 0.0001英寸（0.001毫米） | 0.360英寸（9.1毫米） | 3% | 1% |
1/4英寸（6.35毫米）鋼珠（80TB4） | 0.0001英寸（0.001毫米） | 0.360英寸（9.1毫米） | 3% | 1% |
新添3/16英寸（4.76毫米）磁珠（86TBM3） | 0.160英寸（4.06毫米） | 0.750英寸（19.05毫米） | 3% | 1% |
新添1/4英寸（6.35毫米）磁珠（86TBM4） | 0.160英寸（4.06毫米） | 1.00英寸（25.4毫米） | 3% | 1% |
0.500英寸（12.7毫米）平沿圓盤（80TD1） | 0.0001英寸（0.001毫米） | 0.360英寸（9.1毫米） | 3% | 2% |
0.250英寸（6.35毫米）V型沿圓盤（80TD2） | 0.0001英寸（0.001毫米） | 0.240英寸（6.0毫米） | 3% | 2% |
新添直徑為0.045英寸（1.14毫米）的鋼線（86TW1） | 0.160英寸（4.06毫米） | 0.500英寸（12.7毫米） | 3% | 2% |
注釋?zhuān)簻y(cè)量誤差 = ± [（精度× 厚度） + 0.0001英寸]
測量誤差 = ± [（精度× 厚度） + 0.003毫米]
內置字母數字式數據記錄器
Magna-Mike裝有一個基于文件的擴展型字母數字式數據記錄器，用于方便地存儲和傳輸厚度讀數。
數據記錄器可以下述4種標準文件格式存儲厚度讀數：增量型、序列型、帶自定義點的序列型，及兩維柵格型。
l 可使用WINXL直接將數據以單獨發送形式或文件發送形式傳送到Excel電子數據表中
l 將數據發送到其它SPC程序中
l USB和RS-232兩個輸出
l 將文件以.txt格式或CSV格式導出到可插拔MicroSD卡中
l 創建機載報告
直接與Excel電子數據表連接
Magna-Mike 8600帶有RS-232和USB輸出，可使儀器將數據直接傳送到Excel電子數據表中。內置WINXL接口程序可以單獨發送形式或文件發送形式傳送厚度讀數。
WINXL接口程序
技術參數：
一般規格 |
總體尺寸 | 236 mm x 167 mm x 70 mm（9.3 in. x 6.57 in. x 2.76 in.） |
重量 | 1.68公斤，包括鋰離子電池 |
鍵盤 | 英文、日文、中文、國際符號 |
語言 | 英語、西班牙語、法語、德語、日語、漢語、葡萄牙語、瑞典語、挪威語、荷蘭語、波蘭語、俄語、匈牙利語、捷克語及意大利語 |
數據存儲 | 機載2 GB MicroSD卡和可插拔的2 GB MicroSD卡 |
電池供電時間（可選） | 16小時（鋰離子) |
電源要求 | AC主電源：100 VAC～120 VAC、200 VAC～240 VAC |
顯示器類型 | 全色VGA（640 x 480像素）透反彩色LCD |
顯示屏尺寸（寬 x 高，對角線） | 117 mm x 89 mm, 146 mm（4.62 in. x 3.49 in., 5.76 in.） |
*小/*大采集模式 | 以60 Hz速率進行采集 |
顯示刷新率 | 4 Hz、8 Hz、16 Hz及20 Hz |
提示 | 高提示和低提示 |
分辨率 | 0.1 mm（0.01 in.）、0.01 mm（0.001 in.）、0.001 mm（0.0001 in.）（取決于厚度范圍） |
數據記錄器 | 基于文件的內置字母數字?jǐn)?shù)據記錄器 |
探頭 |
86PR-1 | 標準平直型探頭，長82.30毫米，直徑為18.62毫米 |
86PR-2 | 頭部為直角的探頭，58.84毫米 x 18.62毫米，長度為178.57毫米 |
環境測試 |
防震動測試 | 通過了美軍標準MIL-STD-810G方法514.6程序I中規定的測試。 |
防墜落測試 | 通過了美軍標準MIL-STD-810G方法516.6程序IV中規定的測試 |
防撞擊測試 | 通過了美軍標準MIL-STD-810G方法516.6程序I中規定的測試。 |
設計符合IP67標準 | 是 |
輸入/輸出 |
USB | USB 2.0外圍設備端口 |
RS-232 | 有 |
存儲卡 | *大容量：2 GB可插拔MicroSD存儲卡 |
視頻輸出 | VGA輸出標準 |
腳踏開關（可選） | 可編程（保存、發送、測量或快速校準） |
工作溫度 | -10 °C～50 °C |
