焊縫探傷超聲波探頭的選擇方案參考
發表于：2011-11-30 0:20:00 閱讀次數：次　　　　 【字體：大 中 小】
　

                                          焊縫探傷超聲波探頭的選擇方案參考

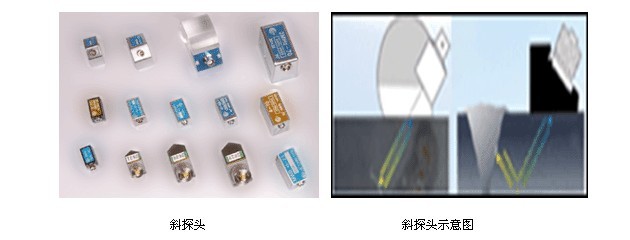

                                                 超聲波探傷儀探頭
1.斜探頭K值與角度的對應關系

NO.
K值
對應角度
K1
對應45度


2
K1.5
對應56.3度
3
K2
對應63.4度
4
K2.5
對應68.2度
5
K3
對應71.6度

      2.焊縫探傷超聲波探頭的選擇方案參考

編號
被測工件厚度
選擇探頭和斜率
選擇探頭和斜率
1
4—5mm
6×6 K3

不銹鋼：1.25MHz
鑄鐵：0.5—2.5 MHz
普通鋼：5MHz
2
6—8mm
8×8 K3
3
9—10mm
9×9 K3
4
11—12mm
9×9 K2.5
5
13—16 mm
9×9 K2
6
17—25 mm
13×13 K2
7
26—30 mm

8

31—46 mm
13×13 K1.5
9
47—120 mm
13×13( K2—K1)
10
121—400 mm
18×18 ( K2—K1)
20×20 ( K2—K1)

注:以上方案僅作參考,各企業可視具體情況稍作改動.
