（1）液壓式杯突試驗機結構特點

采用液壓夾緊、液壓沖壓的復合油缸，結構緊湊。翻轉式夾具，沖頭及試樣裝卸。更換方便。采用液壓加荷，光柵尺測試位移，液壓傳感器測試力值，試樣出現裂紋自動停車，有峰值記憶功能，即最大沖壓力、最大變形深度自動記憶，試驗數據自動處理和顯示。

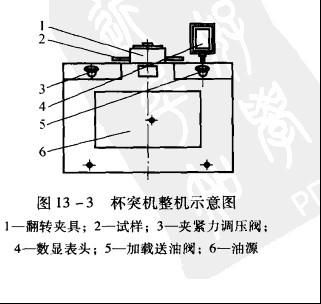

（2）試驗機解析 a）整機結構 試驗機主機采用箱體式結構形式，復合油缸安裝在箱體里的上部，下部為油源部分。試驗機驅動方式為:人工控制，液壓夾緊，液壓加荷，光柵尺測量位移，油壓傳感器測夾緊力和沖壓力，數碼顯示。整個系統合于一體，結構緊湊，安裝方便，測試精度高。 b）工作原理 1）液壓系統與操作：該試驗機為液壓夾緊、液壓加載。

試驗機工作時，首先啟動夾緊力電動泵3，油箱中的液油通過換向閥由油缸側面進入夾緊油缸，使夾緊油缸8向上運動，將試件夾緊，有調壓閥固定，然后啟動沖壓力電機泵2，使油箱中的油液經換向閥、送油閥進入油缸底部，使沖擊壓力油缸向上運動，其送油的速度由送油閥控制。 2）測控系統 試驗機的測控顯示系統，由夾緊力傳感器、沖壓力傳感器、位移傳感器、信號處理器、數據分析系統和數據顯示裝置組成。 c）試驗機的操作程序與方法

1）根據使用說明書要求，接通試驗機電源，試驗機進入待工作狀態。

2）將試樣放入翻轉夾具內，將翻轉夾具關上鎖住。

3）開啟夾緊力電機泵按“墊模上升”、夾緊力上升至10KN。

4）確認送油閥關閉的情況下，啟動沖擊壓力電機泵，按“沖壓上升”按鈕。

5）由于送油閥未打開，因此油泵輸出的液壓油經送油閥回路返回油箱。

6）開啟操作送油閥，使沖頭緩緩上升，直至試樣破裂自動泄油，沖頭將試樣頂起，直至試樣破裂自動打開卸油閥，沖頭停止上升。

7）CPU自動記錄顯示最大沖壓力和最大位移。

8）打開回油閥及夾緊力調壓閥，按“下降”按鈕，此時沖壓油缸及夾緊油缸下降返回。

9）打開翻轉夾具取出試樣。

10）如需繼續進行試驗，重復以上步驟。如結束試驗，依次關閉儀表電源、動力電源。
