薄板的液浸探傷法
發表于:
2015-5-12 10:51:00
閱讀次數:
次 【字體:
大 中 小】
此方法是將薄板置于水槽中,發射與接收探頭分別置于薄板的兩向?qū)γ?。?dāng)無缺陷時,發射聲波經水層、薄板到達接收探頭,在熒光屏上出現直通波,如有小缺陷時,直通波降低,如缺陷面積大于聲束截面積時,直通波消失。

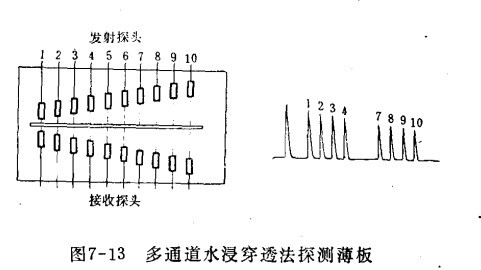

如用多通道超聲波探傷儀探測薄板時,可提高探測速度,例如十通道探傷儀有十對探頭同時探測,如某一通道發現缺陷,則與該通道相應的熒光屏上直通波降低或消失,如下圖,自動探測中,還有電子記錄裝置,探測速度達10米/分。
