TT280A涂層測厚儀簡單介紹：
TT280A涂層測厚儀使用了全金屬外殼結構，更加堅固耐用，測值穩定，價格經濟實惠！
TT280A涂層測厚儀符合以下標準：
GB/T 4956─1985 磁性金屬基體上非磁性覆蓋層厚度測量 磁性方法
GB/T 4957─1985 非磁性金屬基體上非導電覆蓋層厚度測量 渦流方法
JB/T 8393─1996 磁性和渦流式覆層厚度測量?jī)x
JJG 889─95 《磁阻法測厚儀》
JJG 818─93 《電渦流式測厚儀》
TT280A涂層測厚儀特點：
采用了磁性和渦流兩種測厚方法，TT280A涂層測厚儀即可測量磁性金屬基體上非磁性覆蓋層的厚度又可測量非磁性金屬基體上非導電覆蓋層的厚度；
可使用10種測頭(F400、F1、F1/90°、F5、F10、N400、N1、N1/90°、CN02、N10)；
具有兩種測量方式：連續測量方式（CONTINUE）和單次測量方式（SINGLE）；
具有兩種工作方式：直接方式(DIRECT)和成組方式(A-B)；
設有五個統計量：平均值（MEAN）、*大值（MAX）、*小值（MIN）、測試次數（NO．）、標準偏差（S．DEV）；
可采用單點校準和兩點校準兩種方法對儀器進行校準，并可用基本校準法對測頭的系統誤差進行修正；
具有存貯功能：可存貯495個測量值；
具有刪除功能：對測量中出現的單個可疑數據進行刪除，也可刪除存貯區內的所有數據，以便進行新的測量；
可設置限界：對限界外的測量值能自動報警；
具有電源欠壓指示功能；
操作過程有蜂鳴聲提示；
具有錯誤提示功能，通過屏顯或蜂鳴聲進行錯誤提示；
設有兩種關機方式：手動關機方式和自動關機方式；
TT280A涂層測厚儀原理：
TT280A涂層測厚儀采用了磁性和渦流兩種測厚方法，可無損地測量磁性金屬基體( 如鋼、鐵、合金和硬磁性鋼等 )上非磁性覆蓋層的厚度(如鉻、鋅、銅、鋁、琺瑯、橡膠、油漆等)及非磁性金屬基體(如銅、鋁、鋅、錫等)上非導電覆蓋層的厚度(如:琺瑯、橡膠、油漆、塑料等)。
a) 磁性法(F型測頭)
當TT280A涂層測厚儀測頭與覆蓋層接觸時，測頭和磁性金屬基體構成一閉合磁路，由于非磁性覆蓋層的存在，使磁路磁阻變化，通過測量其變化可導出覆蓋層的厚度。
b) 渦流法(N型測頭)
利用高頻交變電流在線圈中產生一個電磁場，當測頭與覆蓋層接觸時，金屬基體上產生電渦流，并對測頭中的線圈產生反饋?zhàn)饔茫ㄟ^(guò)測量反饋?zhàn)饔玫拇笮】蓪?dǎo)出覆蓋層的厚度。
TT280A涂層測厚儀技術參數表：
測頭型號 | F400 | F1 | F1/90° | F5 | F10 |
工作原理 | 磁 感 應 |
測量范圍 | 0～400 | 0～1250 | 0～5000 | 0～10000 |
低限分辨力 | 0.1 | 0.1 | 1 | 10 |
示值 誤差 | 一點校準(um) | ±(3%H+1) | ±(3%H+5) | ±(3%H+10) |
二點校準(um) | ±((1～3)%H+0.7) | ±((1～3)%H+1) | ±((1～3)%H+5) | ±((1～3)%H+10) |
測 試 條 件 | *小曲率半徑 | 凸 | 1 | 1.5 | 平直 | 5 | 10 |
*小面積的直徑 | F3 | F7 | F7 | F20 | F40 |
基體臨界厚度 | 0.2 | 0.5 | 0.5 | 1 | 2 |
注：H——標稱值
TT280A涂層測厚儀測頭選用參考表
覆蓋層
基體 | 有機材料等非磁性覆蓋層(如:漆料、涂漆、琺瑯、搪瓷、塑料和陽極化處理等) |
覆蓋層厚度不超過100um | 覆蓋層厚度超過100um |
如鐵、鋼等磁性金屬 | （平面測量時）被測面積的直徑大于30mm | F400型測頭 0～400um F1型測頭 0～1250um | F1型測頭 0～1250um F5型測頭 0～5mm F10型測頭 0～10mm |
被測面積的直徑 小于30mm | F400型測頭 0～400um | F1型測頭 0～1250um F400型測頭 0～400um |
如銅 、鋁、黃銅、鋅、錫等有色金屬 | 被測面積的直徑 大于10mm | N400型測頭 0～400um | N400型測頭 0～400um N10型測頭 0～10mm |
被測面積的直徑 小于10mm | N400型測頭 0～400um | N1型測頭 0～1250um N400型測頭 0～400um |
測頭選用參考表(續表)
覆蓋層
基體 | 非磁性的有色金屬覆蓋層(如:鉻、鋅、鋁、銅、錫、銀等) |
覆蓋層厚度不超過100um | 覆蓋層厚度超過100um |
如鐵、鋼等磁性金屬 | （平面測量時）被測面積的直徑大于30mm | F400型測頭 0～400um | F400型測頭 0～400um F1型測頭 0～1250um F5型測頭 0～5mm F10型測頭 0～10mm |
被測面積的直徑 小于30mm | F400型測頭 0～400um F1型測頭 0～1250um | F400型測頭 0～400μm F1型測頭 0～1250um |
如銅、鋁、黃銅、鋅、錫等有色金屬 | 被測面積的直徑 大于10mm | 僅用于銅上鍍鉻 N400型測頭 0～40um | -------- |
| -------- | -------- |
塑料、印刷線路非金屬基體 | 被測面積大于7mm | CN200型測頭10～200um | CN200型測頭10～200um |

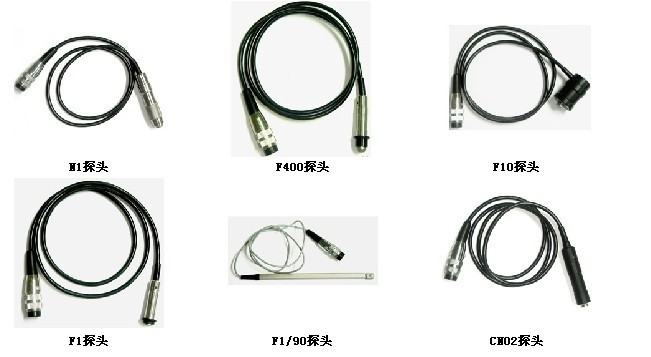

TT280A涂層測厚儀探頭圖片：
TT280A涂層測厚儀基本配置：（特殊探頭的選配請參照：選配探頭參數）
TT280A主機 1臺
F1或N1測頭 1支
校準標準片 1套
電池 2個
手提密碼箱 1個
合格證，保修卡，說明書等文字資料各1套
通訊電纜 1個 軟件 1個
