WDW-20E微機控制電子式萬能試驗機

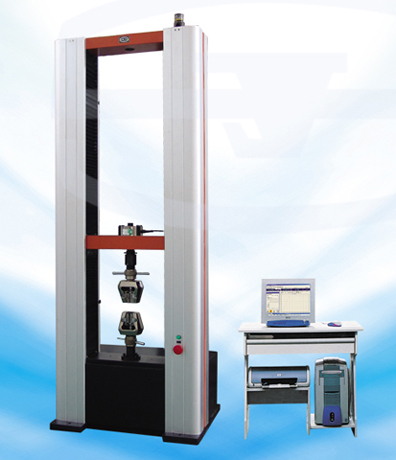

WDW-20E 微機控制電子式萬能試驗機
一、產品描述：
●主機：WDW-20E 微機控制電子式萬能試驗機采用單空間門式結構，拉伸，壓縮,彎曲均在下空間。主機部分由兩根導向立柱、兩根滾珠絲杠,上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。由調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。該結構保證機架有足夠的剛度，同時實現高效、平穩傳動。主機主要零部件在加工中心進行加工，保證了主機的精度。滾珠絲杠為E5級。
●附具標準配置：楔型拉伸附具、壓縮附具、彎曲附具各一套。楔型拉伸附具采用手動旋轉夾緊方式、夾持方便、可靠、不滑移、夾緊過程中鉗口不動，夾具體上下移動。試樣不受附加力，保證了試驗結果的準確性。
●電氣系統：
（1）采用日本松下公司交流伺服驅動器和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:100000。
（3）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
二、主要技術參數：
|
序號
|
技術名稱
|
技術參數
|
|
1
|
|
1級
|
|
2
|
最大試驗力(kN)
|
20
|
|
3
|
試驗力測量范圍
|
最大試驗力的0.4%~100%
|
|
4
|
|
≤示值的±1％
|
|
5
|
試驗力分辨力
|
200000碼
|
|
6
|
引伸計標距
|
50
|
|
7
|
變形測量最大值
|
10
|
|
8
|
變形測量范圍
|
最大變形的2%~100%
|
|
9
|
變形示值相對誤差
|
≤示值的±1％
|
|
10
|
位移示值相對誤差
|
≤示值的±1％
|
|
11
|
位移分辨力
|
0.001
|
|
12
|
位移速率調節范圍(mm/min)
|
0.005~500，無級調速
|
|
13
|
位移速率示值相對誤差
|
≤示值的±1％
|
|
14
|
主機外型尺寸
|
686×525×1880
|
|
15
|
試驗空間寬度
|
370
|
|
16
|
拉伸行程
|
800
|
|
17
|
壓縮行程
|
800
|
|
18
|
橫梁最大行程
|
1200
|
|
19
|
主機質量
|
250
|
|
20
|
主機電源
|
0.75kW,AC220V±10%
|
|
21
|
工作環境
|
室溫10℃～35℃,濕度20%～80%
|
三、標準配置：
|
序號
|
名 稱
|
規 格
|
數 量
|
備 注
|
|
1
|
主機交流伺服電機及系統
|
0.75kW
|
1套
|
日本松下
|
|
2
|
減速系統
|
|
1套
|
|
|
3
|
軟件及測控系統
|
|
1套
|
|
|
4
|
滾珠絲杠副
|
|
2套
|
濟寧博特
|
|
5
|
負荷傳感器
|
20kN
|
1只
|
進口
|
|
6
|
引伸計
|
YYU-10/50
|
1只
|
北京鋼院
|
|
7
|
光電編碼器
|
2000線
|
1只
|
|
|
8
|
計算機
|
P4/集成顯卡/256MDDR/80G/CD光驅
|
1臺
|
聯想
|
|
9
|
打印機
|
HP1368(A4、噴墨打印機)
|
1臺
|
HP
|
|
10
|
計算機桌
|
標準
|
1張
|
|
|
11
|
|
|
0mm~7mm
|
|
1套
|
|
|
12
|
拉伸附具圓鉗口
|
Φ9mm~Φ14mm
|
1套
|
|
|
13
|
壓縮附具
|
壓盤直徑Φ120
|
1套
|
|
|
14
|
彎曲附具
|
跨距280mm、支輥及壓輥直徑Φ10mm
|
1套
|
|
|
15
|
隨機工具
|
|
1套
|
|
|
16
|
隨機文件
|
|
1套
|
|
|
17
|
特殊附具(需另訂貨)
|
平鉗口7mm~14mm 圓鉗口Φ4mm~Φ9mm
|
1套
|
|
