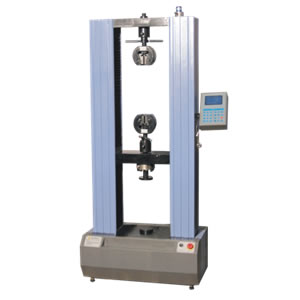

時代WDW-J10/20/50/100/200/300電子萬能試驗機
時代WDW-J10/20/50/100/200/300電子萬能試驗機
產品介紹：
WDW-J系列電子式萬能試驗機主機與輔具的設計融匯了我公司的先進技術，外形美觀，操作方便，性能穩定可靠。系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶橫梁上升、下降，完成試樣的拉伸力學性能試驗，無污染、噪音低，效率高，具有較寬的調速范圍。時代WDW-J10/20/50/100/200/300電子萬能試驗機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
功能特點：
1主機
1.1主機采用高鋼度門式框架結構，強度高、變形??；
1.2 采用進口高精度滾珠絲杠，傳動高效平穩；
1.3 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙；
1.4交流伺服電機保證傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置；
1.5 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象；
1.6 特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響。
2控制系統
觸摸健操作方式，液晶顯示器實時顯示，克服了老式數碼管顯示容易發生故障的難題，并且美觀大方、方便快捷。
技術參數：
|
型號
|
|
|
WDW-J20
|
|
WDW-J50
|
WDW-J100
|
|
|
WDW-J300
|
|
|
最大試驗力
|
10KN
|
20KN
|
50KN
|
100KN
|
200KN
|
300KN
|
|
主機結構
|
門式框架結構
|
|
試驗力測量范圍
|
最大試驗力的2%--100%
|
|
試驗力精度
|
優于示值的±1%
|
|
位移分辨力
|
高于0.01mm
|
|
橫梁移動速度范圍
|
0.2—500mm/min，無級調速
|
|
大變形測量范圍
|
10mm-800mm
|
|
變形測量精度
|
在引伸計滿量程的2%-100%范圍內，優于示值的±0.5%
|
|
試驗拉伸空間
（可定制）
|
600mm
|
|
試驗寬度空間
（可定制）
|
400mm
|
570mm
|
|
夾具形式(可定制)
|
標配楔形拉伸附具，選配彎曲附具及用戶提出的其它附具形勢
|
|
壓盤尺寸（可定制）
|
φ100 mm
|
|
整機電源
|
單相,220V±10%,50Hz，功率：2 kW
|
整機電源：三相，380±10%，50Hz功率3kW
|
|
工作環境
|
室溫—35℃,相對濕度不超過80%
|
|
主機尺寸
|
760 mm×530 mm×1760 mm
|
860mm×
560mm×
1960m
|
1100mm×650m×2620mm
|
|
整機重量
|
420kg
|
460kg
|
600kg
|
1800kg
|
基本配置：
|
部件
|
數量
|
|
|
1臺
|
|
交流伺服電機及控制器
|
1套
|
|
高精度負荷傳感器
|
1只
|
|
圓弧齒同步帶傳動減速系統
|
1套
|
|
進口精密滾珠絲杠副
|
1套
|
|
高剛度導向光杠
|
4根
|
|
數顯液晶儀表
|
1只
|
|
拉伸、壓縮附具
|
各1套
|
|
位移測量光電編碼器
|
1只
|
|
技術資料：使用說明書、合格證、裝箱單
|
1套
|
