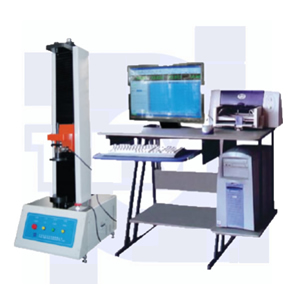

TLS-WI系列微機控制彈簧拉壓試驗機
一、TLS-WI系列微機控制彈簧拉壓試驗機產品概述：
TLS-WI系列微機控制拉壓彈簧試驗機依據JB/T7796-2005《拉壓彈簧試驗機技術條件》規定的技術要求制成。該型拉壓彈簧試驗機主要用于測試各種螺旋彈簧及彈性元件的強度，即在一定的變形量(或高度)下測試彈簧的試驗力或在一定的試驗力下測定彈簧的高度或變形量。
二、TLS-WI系列微機控制彈簧拉壓試驗機性能特點：
機主要適用于各種彈簧的強度試驗、力學性能及工序能力分析。
本機軟件包有速度控制、參數輸入、數據處理、結果觀察、圖表顯示、圖表打印、數據保存等功能模塊組成。
試驗方式多樣化，可以設置彈簧的試驗力，檢測彈簧的剩余高度或變形量；也可以設置彈簧的剩余高度或變形量，檢測試驗力等功能。
多點自動變速采集數據，并自動返回到初始位置，整個試驗過程自動化。
過載自動返回，以保護傳感器不受損壞。
具有強大的數據處理及數據統計功能，繪制剛度曲線、計算彈簧的分段剛度，可以進行數據統計，繪制正態分布圖、計算工序能力指數。采用數控電機調速系統或進口交流伺服電機及調速器和精密滾珠絲杠副組成傳動系統，與高精度負荷傳感器、位移傳感器及數字式數據采集卡、PC組成測控系統，實現了穩定可靠運行及精確測量。
三、TLS-WI系列微機控制彈簧拉壓試驗機技術參數：
|
型號
技術參數
|
TLS-W系列微機控制彈簧拉壓試驗機
|
|
最大試驗力
|
50N
|
100N
|
200N
|
500N
|
1000N
|
2000N
|
5000N
|
|
顯示范圍
|
0-50
|
0-100
|
0-200
|
0-500
|
0-1000
|
0-2000
|
0-5000
|
|
試驗力最小讀數值(N)
|
0.001
|
0.01
|
0.01
|
0.01
|
0.1
|
0.1
|
0.1
|
|
精確測量范圍
|
滿量程的1%-100%
|
|
位移最小讀數值
|
0.01
|
|
拉伸試驗兩掛鉤間距離
|
350
|
650
|
|
壓縮試驗兩壓盤間距離
|
350
|
650
|
|
上下壓盤直徑
|
Ф90
|
Ф130
|
|
拉伸及壓縮試驗最大行程
|
350
|
650
|
|
加載速度(mm/min)
|
0.005-500無級可調
|
|
加載方式
|
進口伺服電機、控制器、高精度滾珠絲杠精確加載（高速逼近、低速采集）過載保護自動停機，限位停機
|
|
凈重(Kg)
|
90
|
200
|
|
外形尺寸
|
450*600*1200
|
600*400*1600
|
|
力值精度
|
±0.5（示值）
|
|
變形示值誤差
|
≤±(50+0.15L)μm
|
|
電源
|
220VAC±10% 50Hz
|
|
型號
技術參數
|
TLS-W系列微機控制彈簧拉壓試驗機
|
|
最大試驗力
|
10000N
|
20000N
|
50kN
|
100kN
|
150Kn
|
200kN
|
300kN
|
|
顯示范圍
|
0-10000
|
0-20000
|
0-50KN
|
0-100KN
|
0-150KN
|
0-200KN
|
0-300KN
|
|
試驗力最小讀數值(N)
|
1
|
1
|
1
|
10
|
10
|
10
|
10
|
|
精確測量范圍
|
滿量程的1%-100%
|
|
位移最小讀數值
|
0.01
|
|
拉伸試驗兩掛鉤間距離
|
1000
|
|
|
壓縮試驗兩壓盤間距離
|
1000
|
960
|
1300
|
|
上下壓盤直徑
|
Ф200
|
Ф300
|
|
拉伸及壓縮試驗最大行程
|
1000
|
|
1300
|
|
加載速度(mm/min)
|
0.005-500無級可調
|
|
加載方式
|
進口伺服電機、控制器、高精度滾珠絲杠精確加載（高速逼近、低速采集）過載保護自動停機，限位停機
|
|
凈重(Kg)
|
300
|
750
|
2000
|
|
外形尺寸
|
740*575*1600
|
1900*1100*2300
|
1100*770*2558
|
|
力值精度
|
±0.5（示值）
|
|
變形示值誤差
|
≤±(50+0.15L)μm
|
≤±(50+0.30L)μm
|
|
電源
|
220VAC±10% 50Hz
|
380VAC±10% 50Hz
|
