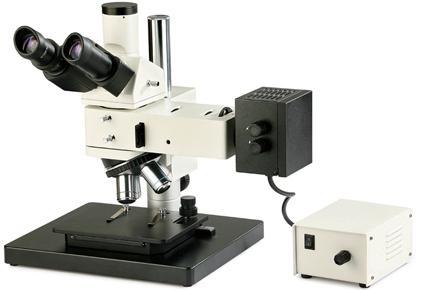

時代TMV100/BD工業檢測顯微鏡
時代TMV100/BD工業檢測顯微鏡
產品概述：
適用于對工件表面的組織結構與幾何形態進行顯微觀察。適用于不同厚度工件檢測。機械移動式載物平臺可有效定位工件觀察部位。調焦機構采用圓柱滾子導向傳動，機構升降平穩。產品適用于精密零件，集成電路，包裝材料等產品檢測。采用優良的無限遠光學系統與模塊化功能設計理念，可以方便升級系統，實現偏光觀察、暗場觀察等功能，導柱升降裝置，可以快速調整工作臺與物鏡之間的距離，
技術參數：
|
技術規格
|
|
目鏡
|
大視野 WF10X(視場數Φ22mm)
|
|
無限遠平場消色差物鏡
|
TMV100
（配明場物鏡）
|
PL L5X/0.12 工作距離：26.1 mm
|
|
PL L10X/0.25 工作距離：20.2 mm
|
|
PL L20X/0.40 工作距離：8.80 mm
|
|
PL L50X/0.70 工作距離：3.68 mm
|
|
TMV100BD
（配明/暗場物鏡）
|
PL L5X/0.12 BD 工作距離：9.70 mm
|
|
PL L10X/0.25 BD 工作距離：9.30 mm
|
|
PL L20X/0.40 BD 工作距離：7.23mm
|
|
PL L50X/0.70 BD 工作距離：2.50 mm
|
|
目鏡筒
|
三目鏡30?傾斜, 可100%通光攝影。
|
|
落射照明系統
|
TMV100
|
6V30W鹵素?zé)?，亮度可調
|
|
TMV100BD
|
12V50W鹵素?zé)?，亮度可調
|
|
內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置，推拉式檢偏器與起偏器
|
|
調焦機構
|
粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:1μm。
|
|
轉換器
|
五孔(內向式滾珠內定位)
|
|
工作臺
|
底座外形尺寸：300mmX240mm
|
|
機械式載物臺外形尺寸：185mmX140mm，移動范圍：橫向35mm，縱向:30mm
|
可選配件：
|
目鏡
|
10X分劃廣角目鏡(Φ22mm),格值0.1mm/格
|
1122010
|
|
物鏡
|
TMV100
|
PL L40X/0.60 工作距離：3.98 mm
|
2260140
|
|
PL L60X/0.75 工作距離：3.18 mm
|
2260160
|
|
PL L80X/0.80 工作距離：1.25 mm
|
2260180
|
|
PL L100X/0.85 工作距離：0.40 mm
|
2260111
|
|
TMV100BD
|
PL L40X/0.75 BD 工作距離：3.04 mm
|
2120140
|
|
PL L60X/0.75 BD 工作距離：1.90 mm
|
2120160
|
|
PL L80X/0.80 BD 工作距離：0.80mm
|
2120180
|
|
PL L100X/0.85 BD 工作距離:0.22 mm
|
2120111
|
|
CCD接頭
|
0.4X
|
810001
|
|
0.5X
|
810004
|
|
1X
|
810002
|
|
0.5X帶分劃尺,格值0.1mm/格
|
810003
|
|
攝像儀
|
DV-1(帶USB和Video輸出)
|
800001
|
|
DV-2(帶USB輸出)
|
800003
|
|
DV-3(帶Video輸出)
|
800005
|
|
數碼相機接頭
|
CANON(EF), NIKON(F)
|
820001
|
|
|
